TB-A
  • 8點、32點、40點,I/O模組用,歐規端子台轉接器。
  • 盤內配線,端子台使用標準規格DIN鋁軌。
  • 盤外來線可預先配盤,大量減少盤內接線端子,避免重複配線,
    有效縮減現場接線。
  • 減少軟、硬體成本,簡化現拉線、配線作業,增強系統穩定性,
    降低故障風險。
  • 降低材料成本,簡化配線作業,減少配線錯誤,有效提昇工作效率。

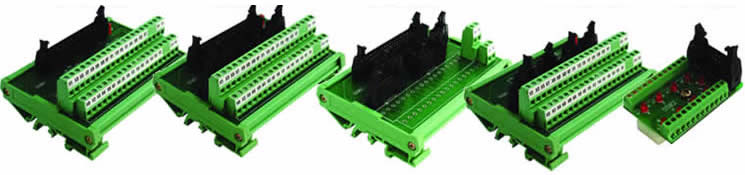

■ 端子台外觀
TB-A-CT
TB-□-CT TB-□-CCT TB-□-CC TB-□-4CT TB-8XY

■ 接線例
TB-A-CCT

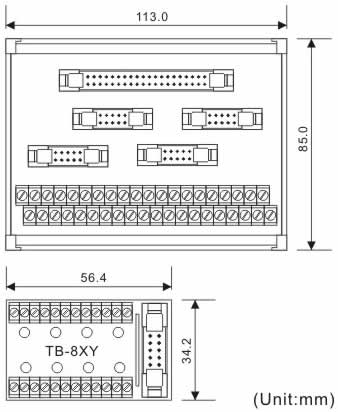

■ 外觀尺寸
TB-8XY

■ 連接線
TB-A-05M
TB-A-05M
TB-X-2M
TB-X-2M
TB-U-1M
TB-U-1M
■ 富士通配件
FUji

■ 三菱PLC 架構圖
QX41 + TB-A-CT
 TB-Q-CT
FX2N-10PG + TB-U-CT
 TB-U-CT

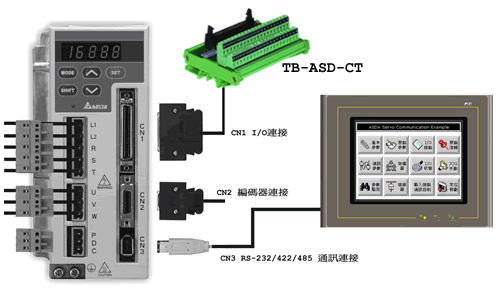

■ 台達 ASDA Servo 架構圖
TB-ASD-CT
TB-ASD-CT
TB-ASDA-05M
TB-ASDA-05M



TB-ASDB-05M
TB-ASDB-05M

■ OMRON PLC 架構圖
CJ1W-ID232 + TB-O-CT
  TB-O-CT

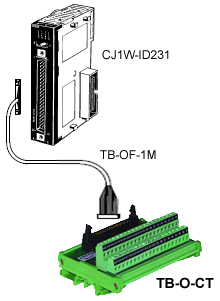

CJ1W-ID231 + TB-O-CT
 TB-O-CT

■ Koyo PLC 架構圖
TB-K-CT
  TB-K-CT   D2-32ND3
