TBR-16FS 繼電器端子台

 Last update:

首頁 I/O 端子台 TBR-16FS 繼電器端子台

TBR-16FS 繼電器端子台 16組單點繼電器模組，支援接線端子及牛角端子輸入。
  • IDC牛角端子座，可搭配PLC控制器，減少盤內接線
  • 內建突波吸收器，提高繼電器接點的使用壽命
  • 每組繼電器皆有LED顯示
  • 每組繼電器輸出皆有保險絲保護
  • 保險絲斷線，提供LED指示，加速現場維修
  • 支援 Modbus 通訊協定，可以隨時監控保險絲斷線

 列印

連線架構

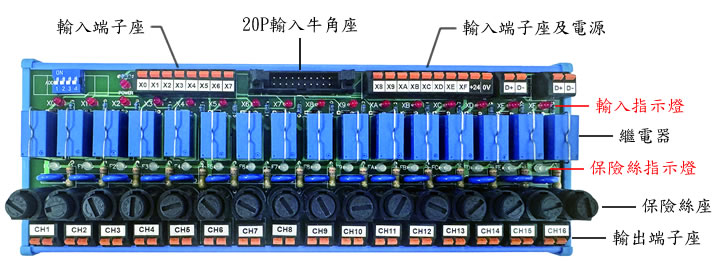

TBR-16FS 繼電器端子台 接線

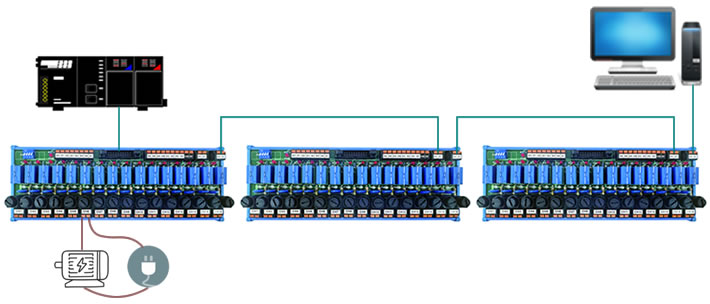

TBR-16FS 繼電器模組 接線


選購型號
TBR-16FS 中繼繼電器端子台 選購型號


產品規格
項目 規格
輸入信號 NPN
輸入通道 16
額定電壓 AC 220V
額定負載電流 3A
通訊介面 RS485
通訊速率 9600 bps
通訊參數 8/None/1
通訊格式 Modbus RTU Slave
工作電源 DC 24V
外
觀		 尺寸 237mm x 84mm x 63mm
安裝 鋁軌安裝


端口接腳

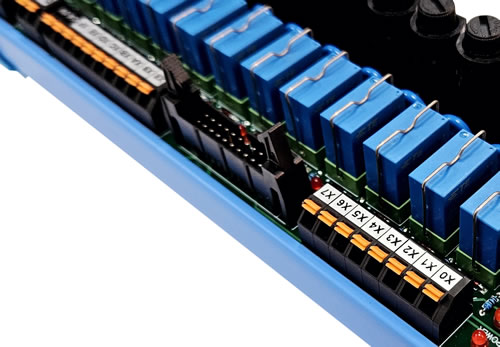

輸入端口
TBR-16FS 光耦合繼電器模組 輸入端口

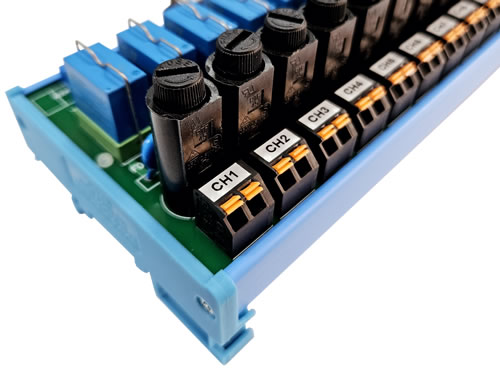

輸出端口
TBR-16FS 光耦合繼電器模組, 輸出端口

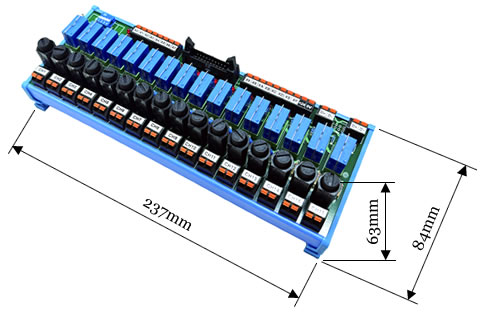

尺寸圖
TBR-16FS 繼電器端子台 尺寸圖
