| FX3U-485ADP(三菱通訊模組)與人機或圖控通訊之設定： |
| 目前越來越多人使用通訊架構，三菱新增的通訊模組 FX3U-485ADP 需要經過設定才可以與他溝通。在此簡單介紹一下，如何設定 FX3U-485ADP 通訊模組、人機介面、圖控軟體使其與三菱通訊模組互通。相關 FX3U-485ADP 介紹請看 電子報146 期。 |
| 簡介： |
| 三菱 FX3U-485ADP 模組可使用 MODBUS 通訊架構，也可以當一般通訊模組，可以在程式中設定通訊格式，或者在 GX Develop 8 中設定其參數，使其可以與人機或圖控溝通。 |
| FX3U-485ADP模組設定： |
| 方法一. 利用程式設定其通訊架構，其方法為使

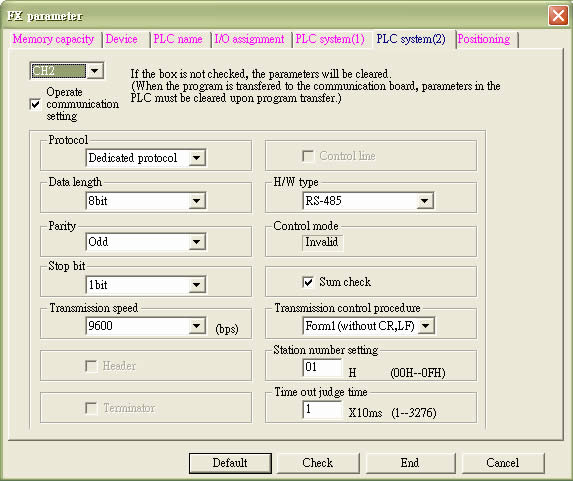

D8420 (通訊格式) = H6083 9600，8_ODD_1)， D8421(站號) = 1 ~ 16(不可設 0，否則不會通)，D8429 (Time Out 時間) = 1(*10ms) 方法二. 設定參數 \ PLC System (2) 之內容 (站號一定要設，不可設為 0) 設定 CH2 Operate communication setting：勾選 Protocol：選 Dedicated protocol Data lengh：選 8 Bit Stop Bit：選 1 Bit Transmission speed：選 9600 (bps) H/W type：選 RS-485 Sum check：勾選 Transmission control procedure：選 Form1(Without CR, LF) Station number setting：設 01H Time out judge time：設 1 (*10ms) |
|
 |
| 人機設定(以

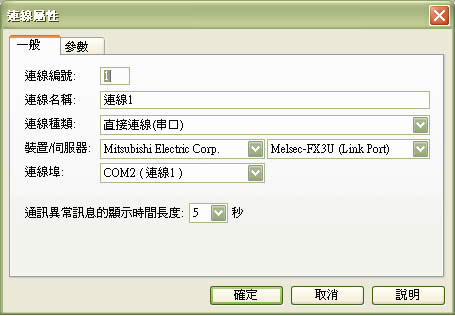

PM SCADA 軟體為例) 裝置/伺服器選擇 Melsec-FX3U (Link Port) |
 |

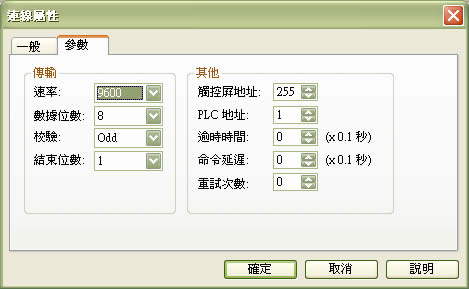

| 通訊格式設定 速度：9600 數據位數：8 校驗：Odd (奇檢查) 結束位數：1 觸控頻地址：255 PLC 地址：1 逾時時間：0 命令延遲：0 重試次數：0 |
 |
| 圖控軟體設定(以

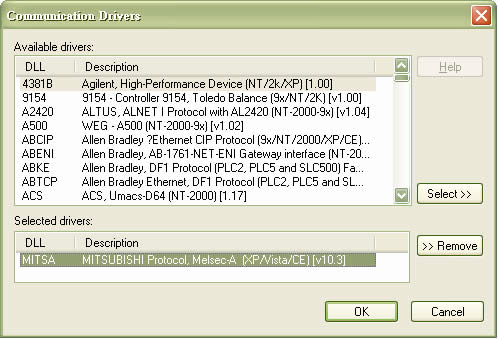

Indusoft Web Studio 軟體為例) 在 Wordspace \ comm.\ Drives 選 MITSA |
 |

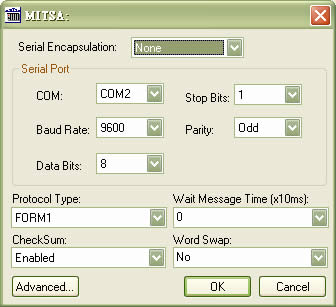

| 此 Driver 中設定 電腦出來的通訊埠 COM：此例為 COM2 鮑率 Baud Rate：9600 資料位元 Data Bits：1 停止位元 Stop Bits：1 檢驗：Odd 奇檢查 通訊類型 Protocal Type：FORMAT1 CheckSum：Enable Wait Message Time(*10ms)：1 Word Swap：NO |
 |

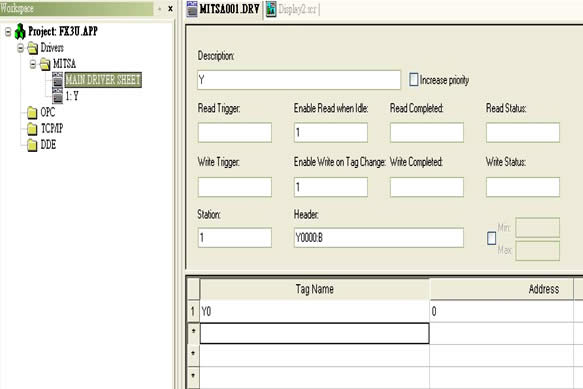

| 設定位址時請注意站號，要與FX3U-485ADP相同 |
 |

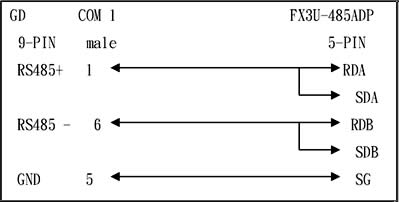

| 接線方式： |
|
| |
