南樺 電子報 282 出刊日期 | 2015.04.07

詳細介紹PM SCADA V2.0排程功能:

很多設備,需要簡單的排程,但是又不想要撰寫很多程式,在此 PM SCADA 很貼心的幫使用者想好,
利用排程,省下很多程式撰寫,而且可彈性的依使用者的需求來變化,在此大略的介紹排程提供了哪
些功能。


簡介:
1、排程總共可以設定 80 組
2、可依排程需求,自行命名排程名稱

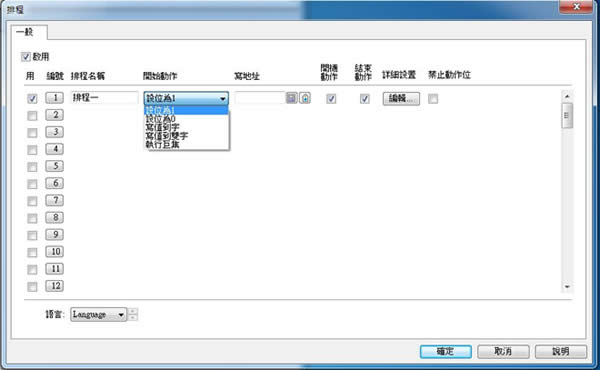

3、動作模式共有 5 項,分別為(設位為1 / 設位為0 / 寫值到字 / 寫值到雙字 / 執行巨集)
4、當排程條件成立時,可設定寫到哪,並可勾選是否開機動作,是否結束動作,以及靜止動作的位
5、可以在詳細設置中編輯所需要的排程時間模式共有 5 項,分別為
(特別日 / 開始日與結束日個別設定 / 單一時程 / 一周時程 / 周期)


執行方式:參看電子報 193期


動作模式說明:
主要分為 設置bit(位):設位為 1 / 設位為 0
設置word(字):寫值到字 / 寫值到雙字
執行巨集:執行巨集

其中
(設位為1)表示:在開始時間到來時,設指定的位為 1。如果勾選『結束動作』,在結束時間,
重設位為 0。
(設位為0)表示:在開始時間到來時,設指定的位為 0。如果勾選『結束動作』,在結束時間,
重設位為 1。

(寫值到字)表示:在開始時間到來時,寫『開始值』到指定的字地址。若勾選結束動作,在結束
時間到來時,寫『結束值』到指定的字地址。
(寫值到雙字)表示:在開始時間 到來時,寫『開始值』到雙字地址。若勾選結束動作,在結束時
間到來時,寫『結束值』到指定的雙字地址。

(執行巨集)表示:在開始時間到來時,執行指定的開始巨集。如果勾選『結束動作』,在結束時
間,執行指定的結束巨集。當選擇執行巨集,將會顯示關聯的開始巨集編輯頁面,可在該頁面
編輯開始巨集。當勾選『結束動作』,將會顯示關聯的結束巨集頁面,可在該頁面編輯結束巨集。


Ps:選擇電源打開後欲執行的動作。
(勾選)開機動作
若HMI在排程的時間範圍內開機,執行開始動作。
若HMI在排程的時間範圍外開機,且勾選結束動作,則執行結束動作。
(未勾選)開機動作貌磳傶鶶
若勾選『結束動作』,當人機開機後,執行結束動作。


排程詳細設置說明:
1. 編輯中 可以詳細設置:

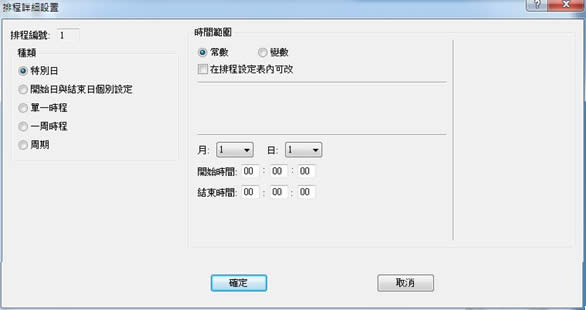

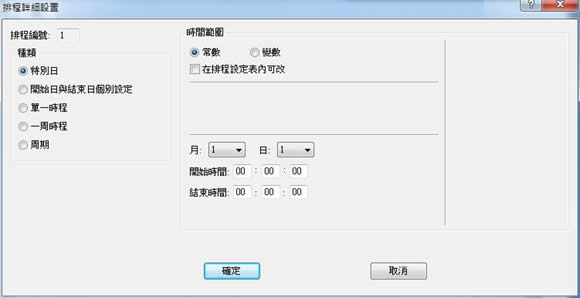

特別日:單一天,起始時間與結束時間設定,若為變數,表示日期可變

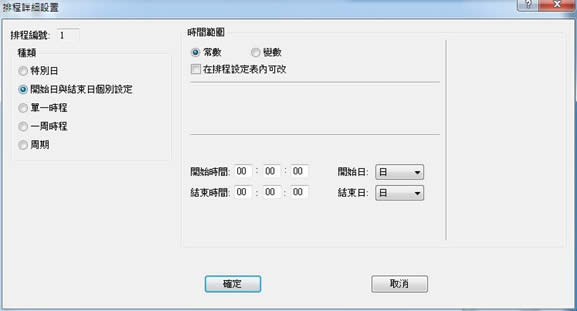

2. 開始日與結束日個別設定:開始日期的開始時間~結束日期的結束時間

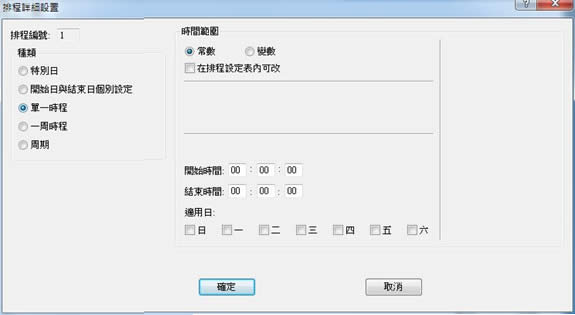

3. 單一時程:當天的開始時間與結束時間,依每周幾固定執行

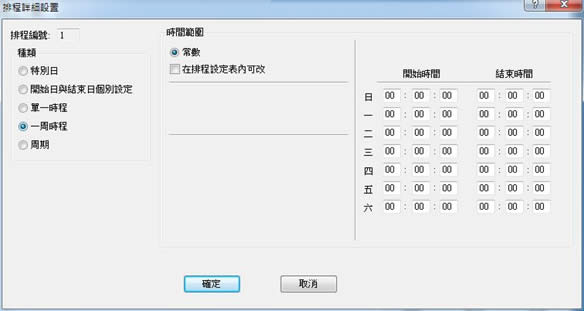

4. 一周時程:一整周每天的排程時間

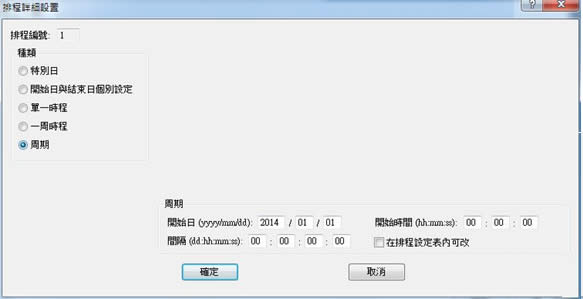

5. 周期:固定多久執行一次,可設定:日、時、分、秒 與 起始日期時間

顯示排程:

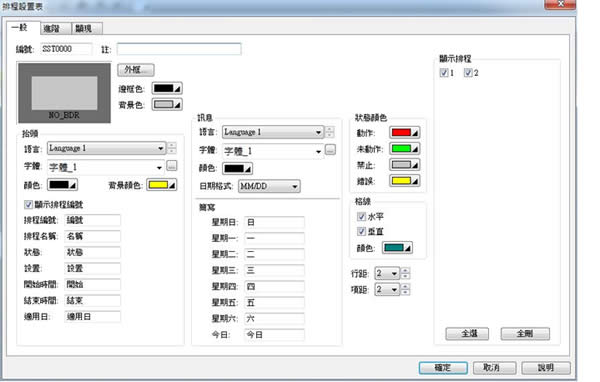

物件\排程設置表

其中,當您設定排程時,(有勾選)排程設定表內可改→ 執行專案時,設定選項就會出現(如編號 1)
若(沒有勾選)排程設定表內可改→執行專案時,設定選項就會空白(如編號 2)

當把排程設置表,點 2 下進去設定,如下表,可以選擇要呈現的排程表
