DC House|NHDD系列: DC 380V 輸入LED驅動電源


文: 郭智銘 / 產品經理


  近半年來,能源價格飆漲的議題不斷在新聞中被提起,無論原因為何,確定的事實是,地球資源是有限的。對此,聯合國提出了17項永續發展目標,其中一項則是『可負擔和清潔能源』。此目標更與身為標準電源領航者的明緯息息相關,也因此在 2021 年將聯合國永續發展目標其中的 9 項,融入到企業永續經營發展的集團藍圖。明緯從創立以來,除了不斷提升產品線的效能以及完整度之外,更致力於產品的智能化、數位化以及人機介面的友善化。在電源管理與控制相關產品,從最早於 2008 年採用七段顯示器的第一代控制器 RCP-MU,到採用LCD的第二代控制器 CMU1 至今已10餘年,在今年推出了第三代多產業泛用型智能控制器 — CMU2。

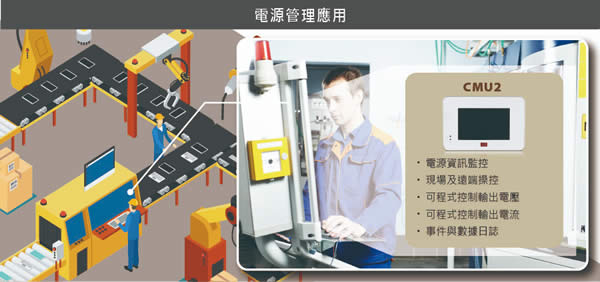

  明緯新推出的 CMU2 為系統電源的控制器,而系統電源之組成,是由數台電源組合而稱之。明緯產品組合而成的系統電源可應用在大耗電量的應用環境,例如: 工業應用、水處理、EV 充電、電子產品老化作業系統、UV 固化設備、園藝照明、雷射...等。當客戶有此類大功率需求時,通常會將電源集中配置以利管理。此時,就是 CMU2 出場的最佳時刻。為了實現控制數位化與智能化,明緯推出第三代多產業泛用型智能控制器 CMU2 內建豐富的軟體與韌體,可搭配電源產品 DRP-3200 系列,實現電源管理進而應用於工業應用、水處理…等(Link),或搭配能源回饋式燒機產品 ERG-5000/ERS-1400 來實現低能耗老化作業(Link)。

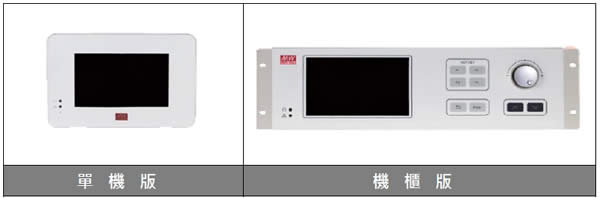

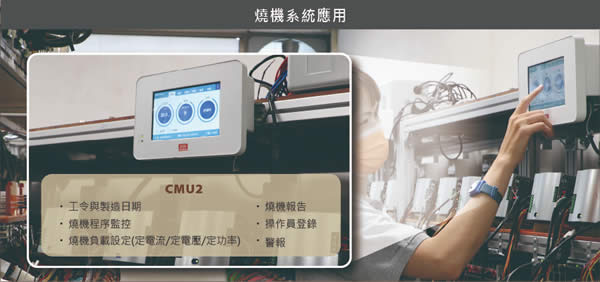

  此外,為了方便使用者安裝於各場合,CMU2 有兩種型態可選購,分別為獨立型與機櫃型。針對不同應用有內建不同韌體與軟體,例如用於電源管理時所需的電壓電流調整,功率監控、日誌,或是使用在燒機設備時所需的燒機時間,負載設定…等,讓使用者可快速地透過明緯最新設計的人機介面,進行系統的監視與控制。而為協助終端用戶達成智能工廠與工業自動化,CMU2 除了配有觸控面板之外,更個別支援PMBus、CANBus 或 Modbus TCP 通訊協定,讓管理者可透過有線或無線連網方式,達成近、遠程操作。



  有鑑於 CMU2 多樣化的功能,明緯特別製作了 CMU2 展會套件讓使用者可以更快速的了解與熟悉 CMU2 的相關功能與操作方式,相關使用方法可參考連結影片:Link。明緯今日所推出的智能控制器 CMU2,將只是系統電源解決方案的開端,若您有 CMU2 相關應用需求,請與明緯業務人員聯繫。

產品特性:
電源系統與電源管理的整合系統
● 3U19 英吋機架式及獨立式配置,兩種型式提供選擇
● 7" TFTLCD 觸控面板及按鍵,方便現場操作
● Ethernet 端口用於現場連接或遠程訪問,啟用對系統的在線監測和控制
● 可選擇支援 PMBusCANbus 作為通信接口
● 支援日期和時間的數據 / 事件日誌
● 最大支援 32G SDHC SD卡
● 遠程監控或警告
● 提供各種應用網路的監控 / 控制UI
● 5 年保固期

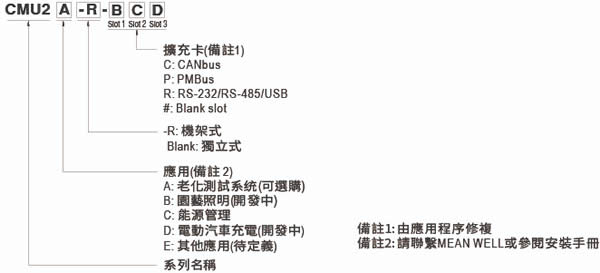

訂購資訊:


規格書下載連結 CMU2系列
機箱式電源供應器的應用

  文: 吳振源/技服中心
  隨著資訊發達,雲端服務越來越廣泛,其所需的伺服器需求也越來愈多,如圖一所示,依照外觀大致可以分為直立式伺服器(Pedestal server)、機架伺服器(Rack server)、刀鋒伺服器(Blade server)三種。而伺服器不可缺少的就是電源,明緯開發的機箱式電源就非常適合供電給機架伺服器使用,除了機箱尺寸完全符合,安裝與擴充都非常便利。

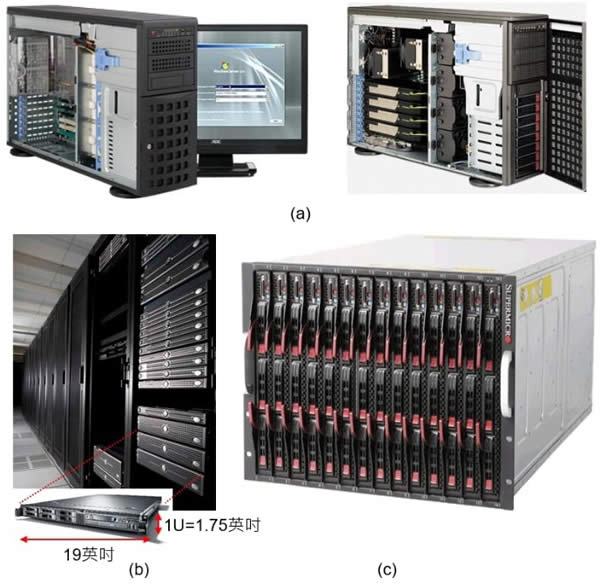

圖一 伺服器的種類


  伺服器電源的環境其實並沒有很嚴苛,而明緯開發的機箱式電源是以工業等級設計,適用於寬溫場所。具備並聯功能,適用於大瓦數集中供電。另外有些機型具有通訊功能,適用於智能系統。

以下列舉三個應用案例說明分享。

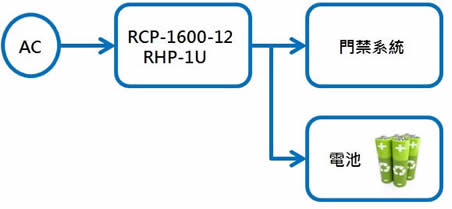

1 如圖二所示,這是一門禁中控系統,選用 RCB-1600-12 與 RHP-1U,搭配電池形成不斷電系統。平時有AC電的時候,RCB-1600-12 對電池充電,同時提供電力給門禁系統使用;當 AC 斷電時,則改由電池供電。

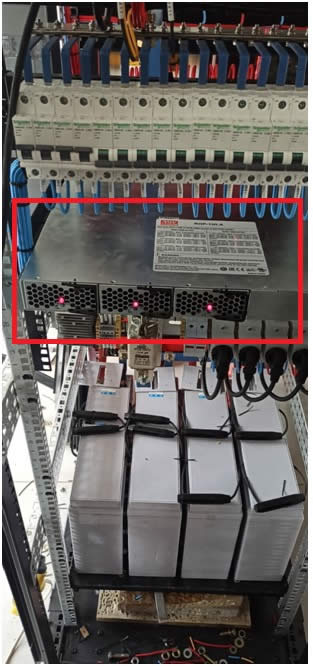

圖二 門禁不斷電系統

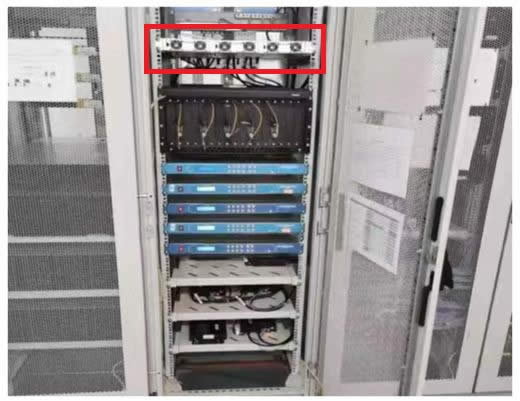

2 如圖三所示,這是一監控系統的集中供電,選用 RCP-1000-12 與 RCP-1U 供電給整個監控系統。

圖三 監控系統集中供電

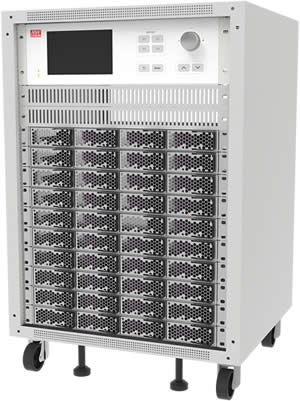

3. 如圖四所示,這是高功率集中供電系統,選用 DRP-3200-48CAN 與 CMU2C-R-C## 搭配成電源管理系統。系統功率 128KW,應用為射頻功率放大器用電源。

圖四 集中式電源管理系統

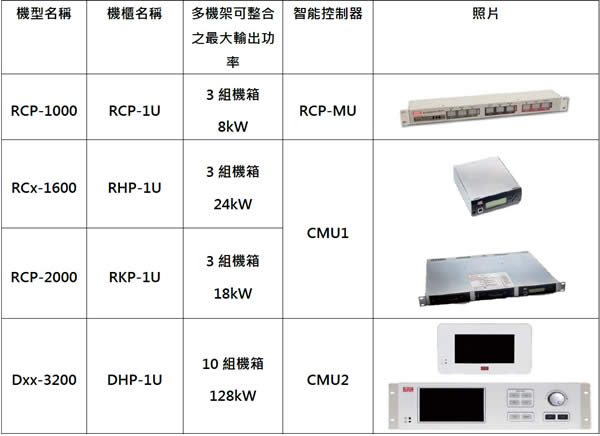

下表整理了明緯現行機箱式電源與搭配的機櫃及控制器的型號,並提供最多可以整合的最大輸出功率;以利根據系統條件選用最合適的機型。

  常見的應用除了上述案例外,機箱式電源供應器最常當作大功率集中式電源應用,例如信號放大器、大型充電站、物流設備、工業加熱設備、汙水處理設備……等,任何機箱式電源應用需求也可以與明緯技術人員進行交流,我們將依您的需求提供電源產品與控制解決方案。


參考資料:伺服器是什麼?有哪些種類
