南樺第401期電子報，介紹如何利用手機APP監看PM SCADA 4.0圖控，以固定IP為例

南樺電子報 401	出刊日期 \| 2025.04.11

介紹如何利用手機 APP 監看 PM SCADA 4.0 圖控，以固定IP為例：

簡介
PM SCADA 4.0 圖控，有支援遠端監看，利用手機 APP 可以達成需求；
也可利用電腦軟體，連線監看，在此以手機連區網為例。

[軟體下載]
1. 圖控編輯軟體 PM SCADA 4.0

2. 圖控執行軟體 PanelExpress

3. Windows 監看軟體
[PM+PE 與 Windows 監看軟體下載連結]
https://mega.nz/folder/d44kFLTR#XNAxziWzU57a2AezBfDVWg
版本：PM_v4.0.8.12
PM序號：6WCK-6KPP-VR66-GJGW-V3KV-WW7R
PE序號：6WCK-6KPP-VR66-GJGW-V3KV-WW7R
Windows 監看軟體 (PanelVision v1.7.16)

4.Android APP 下載連結
https://play.google.com/store/apps/details?id=com.cermate.hmi_in_hand

5.iPhone APP 下載連結
https://apps.apple.com/pl/app/hmi-in-hand/id1525287766

[動作流程]:

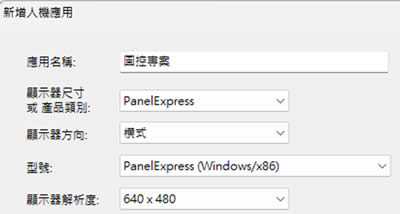

	1. 在編輯軟體 PM SCADA 4.0 中選圖控型號 PanelExpress

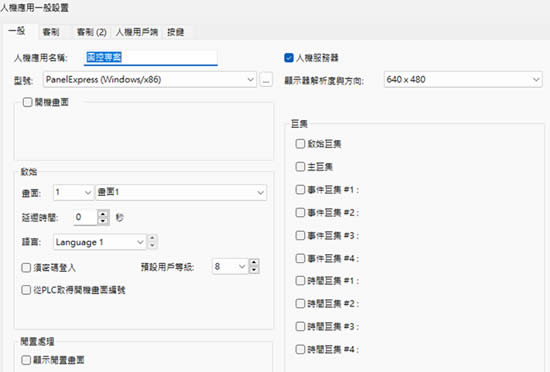

	2. 在人機應用一般設定中勾選人機服務器 (有勾選才能遠端連線) 勾選後會扣掉 USB KEY 800個 TAG 點此圖控，會依據所選功能扣除，相關點數

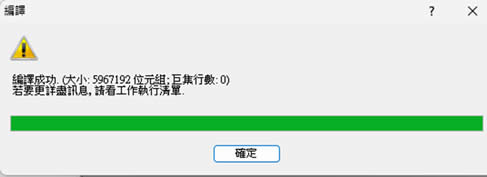

	3. 專案編譯產生執行檔
	4. 申請固定IP 我的固定IP為 219.84.212.212
	5. 設定路由表設定你電腦的IP 此例為 192.168.1.158 外接接埠設定為 40961 內部連接埠設定為 40961 存檔
	6. Android APP 下載
	7. iPhone APP 下載

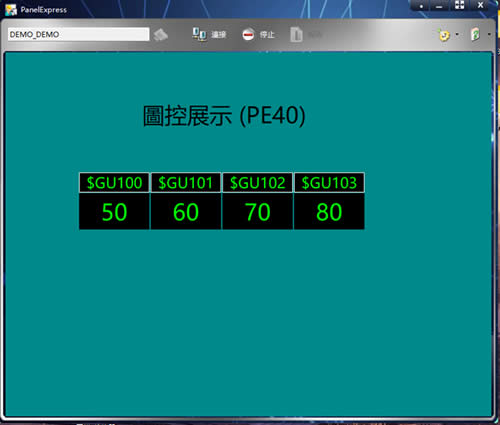

	8. 執行PE(PanelExpress)

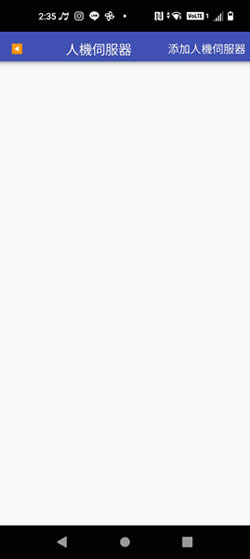

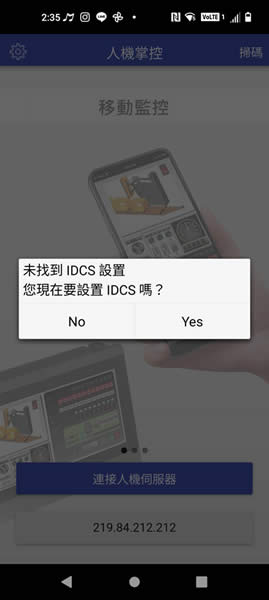

	9. APP 點選連接人機伺服器 10. 未找到 IDCS 設置您現在要設置 IDCS 嗎? 點選 NO

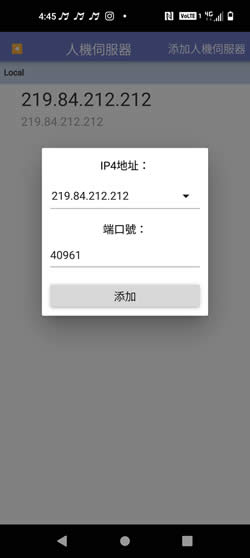

	11. 點選添加人機伺服器你的固定IP (此例為219.84.212.212) 端口號:40961(固定不要變) 按添加

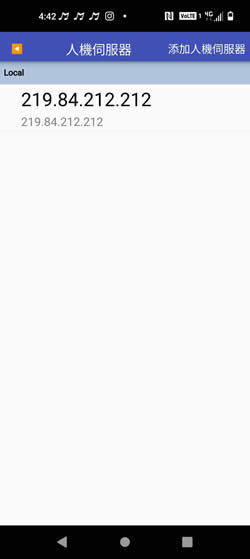

	12. 點添加的 IP 點 219.84.212.212

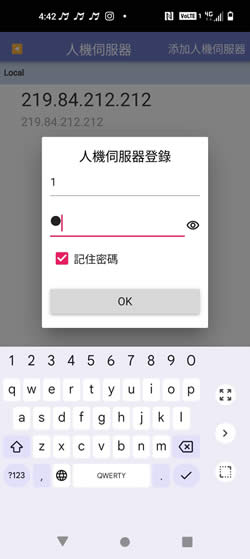

	13. 人機伺服器登入器第一排:1 第二排:1 勾選記住密碼按 OK PS:最多同時3人連線) 不能用同一密碼，同時連線

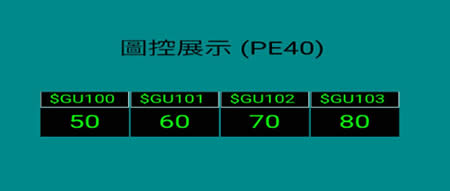

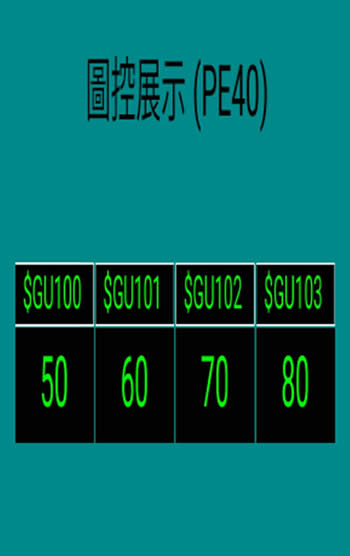

	14. 完成手機 APP 連接電腦圖控第一次跑會比較慢(下載圖片) 手機橫式呈現手機直式呈現

DEMO下載：DEMO.pm4
