GTB-MTCP: TCP 轉 RTU/ASCII

Last update:

首頁 串列轉乙太網路 GTB-MTCP: Modbus TCP to RTU/ASCII Gateway

Modbus TCP to RTU/ASCII Gateway
  放大
隨著 Modbus TCP 和 Mobus RTU(ASCII) 兩協議的普及,設備也越來越多,要實現 Modbus TCP 訪問 Modbus RTU 設備的需求日益增加。 Modbus TCP 具有自身的優勢,因為可以利用現有的網絡、internet等設施,而現場的 Modbus RTU 設備已經存在。 使用 Modbus TCP 客戶端軟件去訪問所有的 Modbus 設備,統一、集中管理大大提高了系統的方便性。
  • 內建 WEB-Based 管理介面
  • 自動偵測 10 / 100 Mbps 乙太網路介面
  • 支援 Modbus tcp 轉 RTU/ASCII
  • 提供 RS232、422、485 選擇
  • 鋁軌安裝
 列印


■ 系統架構
Modbus TCP to RTU/ASCII 系統架構

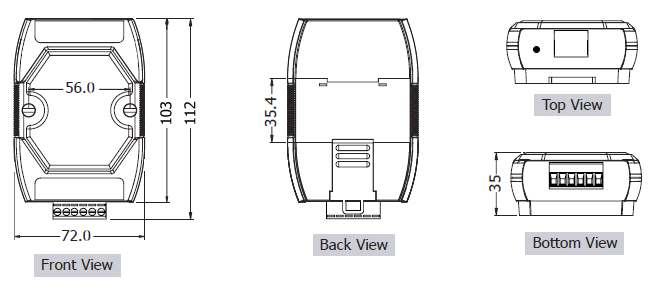

■ 尺寸圖
GTB-MTCP 尺寸圖
■ 產品規格
項目 規格



RS232 TXD, RXD, GND
RS422 TX+, TX-, RX+, RX-
RS485 D+, D-



通訊速率 1200~115200 bps
資料位元 7, 8
同位元檢查 None, Even, Odd
停止位元 1

連接器 RJ45
介面 10/100 Base-TX
輸入電源 DC 5~30V

尺寸 123mm x 72mm x 33mm
安裝 鋁軌安裝

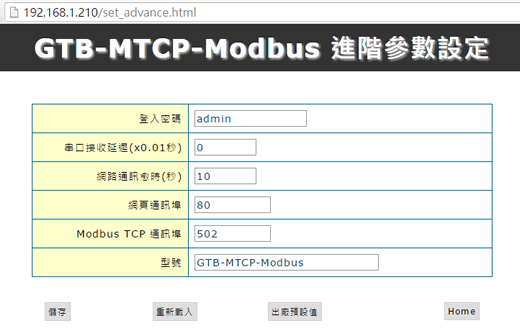

■ 參數設定
提供WEb介面,可以很迅速的完成系統架構。
GTB-MTCP 基本參數設定
