| 對應功能 |
主站功能 |
| CC-Link
版本 |
符合
Ver. 1.10 |
| 傳輸速度 |
156kbps/625kbps/2.5Mbps/5Mbps/10Mbps
可選 |
| 電纜最大總延長距離(最大傳輸距離) |
1200m
根據傳輸速度而變化 |

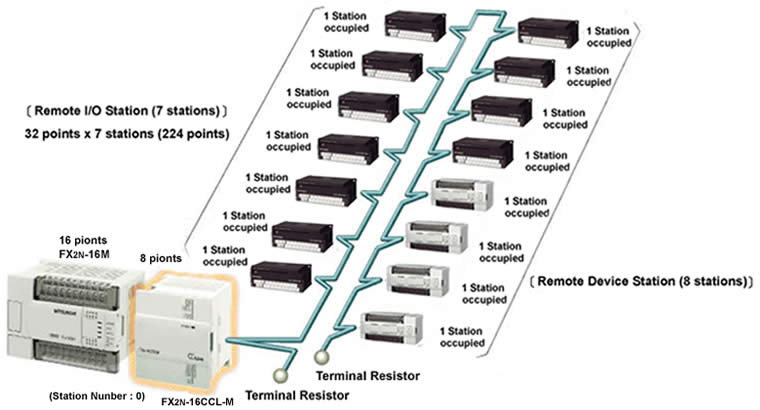

| 最大連接台數 |
˙遠程
I/O 站 : 最大 7 個站 (每個站佔用 32 點的程控器實際輸入輸出點數)
˙遠程設備站 : 最大 8 個站
˙遠程 I/O 站 + 遠程設備站 ≦15 個站，同時必須滿足下述的“每個系統的最大輸入輸出點數” |
| 每個系統的最大輸入輸出點數 |
可以連接
:
(PLC
的實際 I/O 點數) + (特殊擴展模組的佔用點數) + (FX2N-16CCL-M 佔用點數 : 8
點) +
(32
x 遠程 I/O 站的個數) ≦ 256 (FX2N, FX2NC 系列 PLC)，128 (FX1N/FX1NC 系列
PLC) |
每個站的連接點數 |
遠程
I/O 站 : 遠程輸入輸出 (RX,RY) : 32點
遠程設備站 : 遠程輸入輸出 (RX,RY) : 32點; 遠程寄存器
(RWw) : 4點 (主站 --＞遠程設備站);
遠程寄存器 (RWr) : 4點 (遠程設備站 --＞主站) |
| 連接電纜 |
CC-Link
專用電纜，CC-Link 專用高性能電纜 |
| 適用
PLC |
FX1N
(製造編號 : 08****以後)
FX2N
(V2.20 以上)
FX2NC (需要 FX2NC-CNV-1F)
FX2NC (V2.20 以上，需要 FX2NC-CNV-1F) |
| 輸入輸出佔用點數 |
佔用
FX PLC 的 8 點輸入或者輸出 (可以計算輸入或者輸出中的任意一種) |
| 與
PLC 通訊 |
通過
FROM/TO 指令，訪問緩衝存儲區 |
| 驅動電源 |
DC
24V (150mA)，通過外部端子供電 |
| 控制電源 |
DC
5V 自給。(不使用 PLC 的 DC5V) |
| 外型尺寸 |
85(W)
x 90(H) x 87(D) mm |
| 重量 |
0.4Kg |
