PM SCADA 1.2 人機介面通訊範例

 Last update:

首頁 應用範例 : 物件範例 : 通訊範例

MR-J3-A 三菱伺服驅動器 連線測試 Date: 2012-04-02
MR-J3-A MR-J3-A
‧畫面設計: GT056
‧連線裝置: MR-J3-A
‧連線格式: Servo Amplifier MR-J3-A
‧軟體版本: 1.2.95

專案檔pm2 (860 KB)

1. 可以讀取絕對位置、讀/寫伺服的參數。
2. 監視目前的轉速、負荷率、I/O狀態、警報記錄。
3. 馬達測試。

NT966-MTP 微電腦 PID 控制器 Date: 2011-12-20
NT966-MTP NT966-MTP
‧畫面設計: GT043
‧連線裝置: NT966-MTP 微電腦 PID 控制器
‧連線格式: ModBus Slave TCP/IP
‧軟體版本: 1.2.94

專案檔pm2 (74 KB)

1. 可以讀/寫儀表的設定值、現在值及參數....等。
2. 可以整合 ModBus TCP/IP 裝置。

UTC Servo Controller 連線測試 Date: 2011-01-24
GT070-UTC Servo
‧畫面設計: GT070
‧連線裝置: UTC 伺服控制器
‧連線格式: UTC Servo Controller
‧軟體版本: 1.2.88

專案檔pm2 (76 KB)

1. UTC 伺服控制器，連線測試。

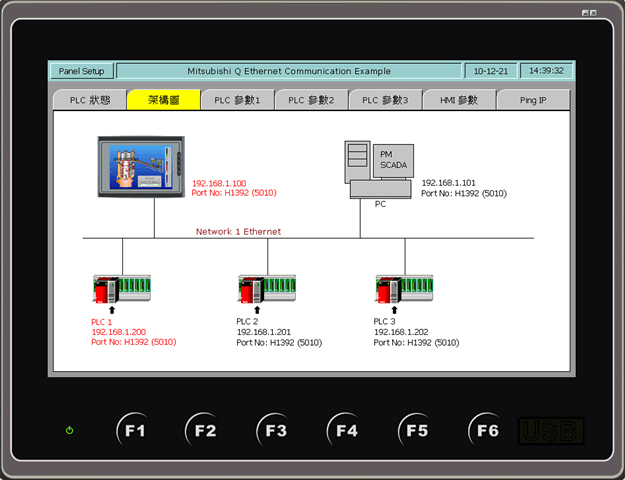

三菱PLC Q03UDE cpu 網路連線測試 Date: 2010-12-20
GT070-Q03UDE GT070-Q03UDE
‧畫面設計: GT070
‧連線裝置: Q03UDE cpu
‧連線格式: Q Ethernet
‧軟體版本: 1.2.87

壓縮檔 (563 KB)

1. 三菱PLC Q03UDE cpu 網路連線。
2. 利用索引暫存器，可以讀/寫任意的接點及暫存器資料。
3. 選頁器物件之應用。

VL-Cx-FX 定址(站號)轉換器 連線測試 Date: 2010-08-13
VL-Cx-FX GT070-FX
‧畫面設計: GT070 / GT070-FX
‧連線裝置: VL-Cx-FX 定址轉換器
‧連線格式: VL-CX:Melsec-FX2N (CPU Port)
‧軟體版本: 1.2.79

專案檔pm2 (499 KB)

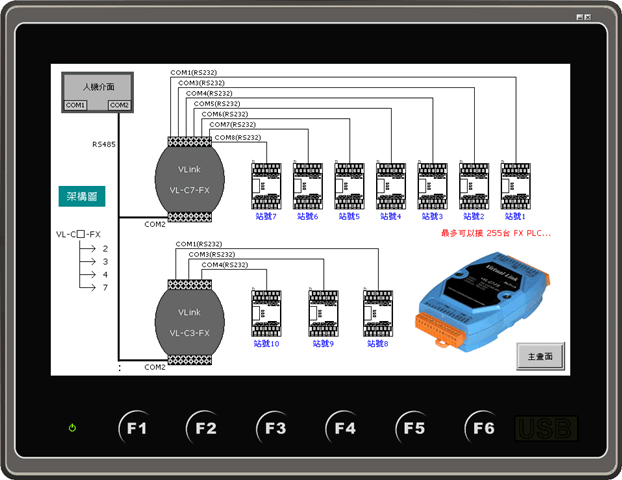

1. 解決 FX PLC 無法多台連線。

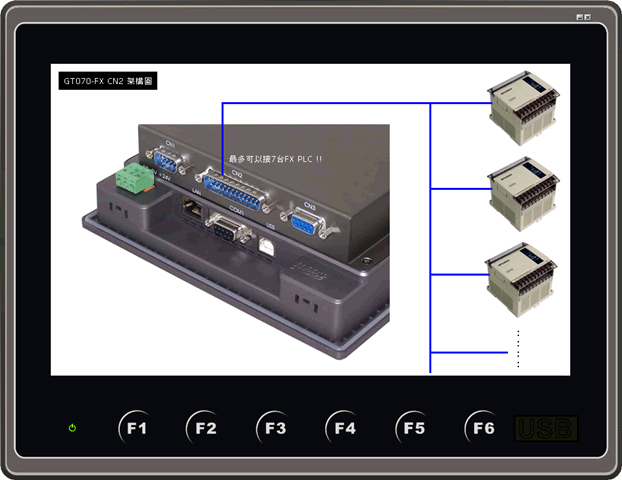

2. 搭配 VL-Cx-FX 可以接多台 FX PLC。
3. 最多可以連接 255台 FX PLC。

MV-F48 PID控制器 連線測試 Date: 2010-06-18
MV-F48 MV-F48
‧畫面設計: GD058 / GT070
‧連線裝置: MV-F48 PID控制器
‧連線格式: Modbus RTU
‧軟體版本: 1.2.73

專案檔pm2 (126 KB)

1. 可以讀/寫儀表的設定值、現在值....等。
2. 利用索引暫存器，可以讀/寫任意站號儀表的資料。

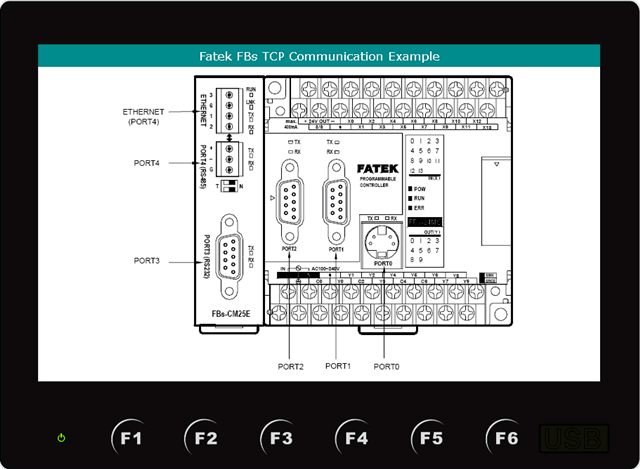

永宏PLC 乙太網路(Fatek/Modbus) 連線測試 Date: 2010-05-24
FBs-CM25E FBs-CM25E
‧畫面設計: GT070-WST
‧連線裝置: FBs-CM25E
‧連線格式: Fatek TCP / Modbus TCP
‧軟體版本: 1.2.71

專案檔pm2 (1.05 MB)

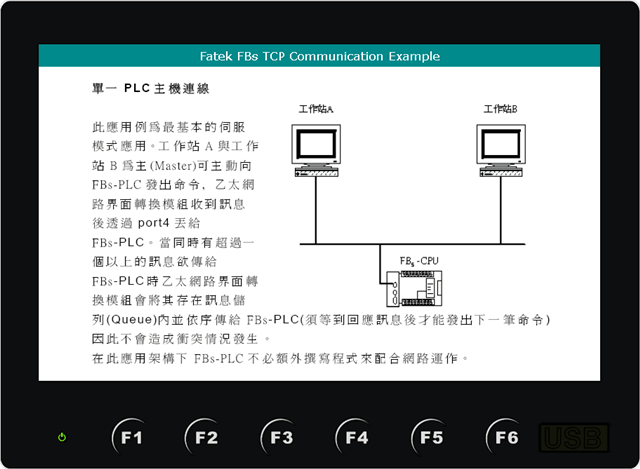

1. 整合網路連線。
2. Fatek TCP 連線測試。
3. Modbus TCP/IP 連線測試。

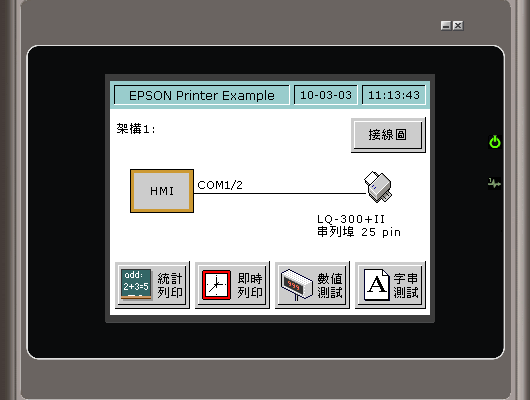

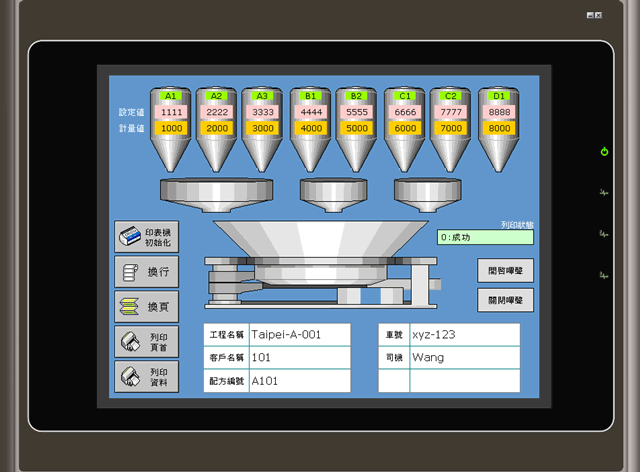

EPSON LQ-300+II 印表機 列印測試 Date: 2010-03-04


‧畫面設計: GD057-TST / GD080
‧連線裝置: LQ-300+II
‧連線介面: RS232串列埠 / USB
‧軟體版本: 1.2.65

專案檔pm2 (795 KB)

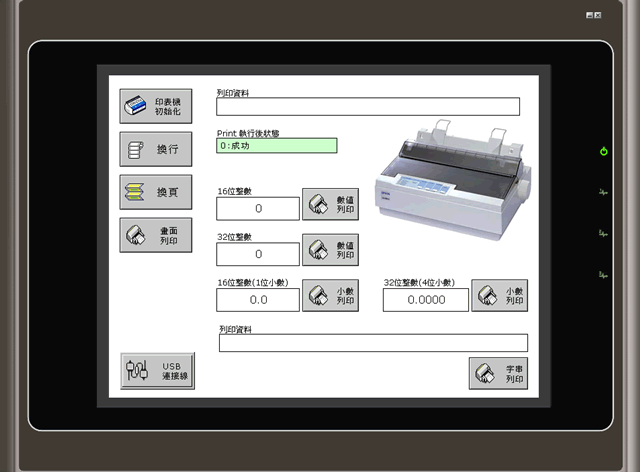

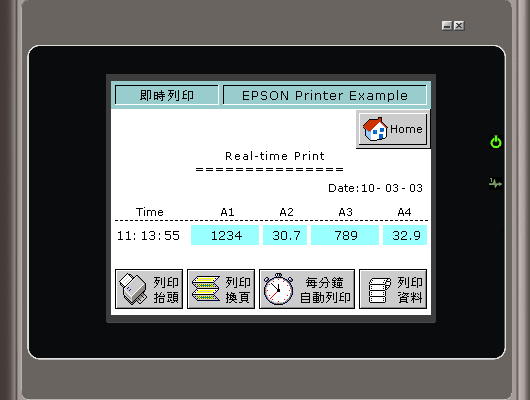

1. 可以解決印表機即時列印的問題。
2. 利用巨集編寫，可以任意編排版面。
3. 點矩陣印表機可以適應惡劣的環境。
4. 點矩陣印表機 USB 可以列印。

詳細資料，請參考~~

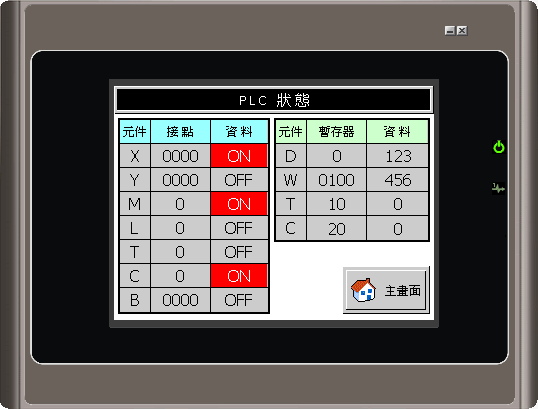

三菱 Q00U/Q01U/Q02U cpu 連線測試 Date: 2010-02-22

‧畫面設計: GD057-TST
‧連線裝置: Q01U cpu
‧軟體版本: 1.2.61

專案檔pm2 (427 KB)

1. 可以與 Q00U/Q01U/Q02U cpu 直接連線。
2. 利用索引暫存器，可以讀/寫任意的接點及暫存器資料。

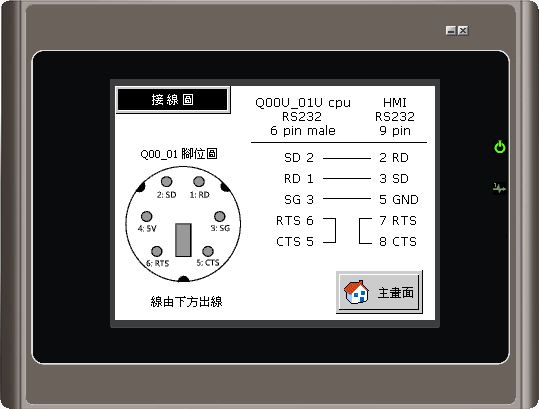

3. 參數設定、連線腳位。

FX2N 2-to-1 Transparent Server 連線測試 Date: 2010-01-29

‧畫面設計: GD057-BST, PM SCADA
‧連線裝置: FX2N cpu
‧測試工具: 三菱編輯軟體 GX Developer
‧軟體版本: 1.2.57

專案檔pm2 (790 KB)

1. FX2N cpu 可以同時接2台HMI。
2. 透過 GD/GL 人機，可以同時接其他廠牌的人機介面。
3. 透過 GD/GL 人機，可以同時接圖控軟體。
4. 透過 GD/GL 人機，可以使用三菱的編輯軟體
    GX Developer 上/下載、編輯、監控、除錯程式，
    同一時間人機介面也可以操作 。

S5-115U PLC cpu 連線測試 Date: 2009-11-27

‧畫面設計: GD080-VNT
‧連線裝置: S5-115U
‧軟體版本: 1.2.37

專案檔pm2 (1.21 MB)

1. S5 cpu Current Loop 須轉換成 RS232 連線。
2. 可以連線的 cpu 有 90U、95U、100U、102U、
    103U、115U、135U/921、135U/922、135U/928。

A2SH PLC cpu 連線測試 Date: 2009-10-06

‧畫面設計: GD057-BST
‧連線裝置: A2SH PLC
‧軟體版本: 1.2.37

專案檔pm2 (339 KB)

1. 可以與 A2SH cpu 直接連線。
2. 利用索引暫存器，可以讀/寫任意的接點及暫存器資料。

A2AS PLC cpu 連線測試 Date: 2009-10-06

‧畫面設計: GD057-BST
‧連線裝置: A2AS PLC
‧軟體版本: 1.2.37

專案檔pm2 (335 KB)

1. 可以與 A2AS cpu 直接連線。
2. 利用索引暫存器，可以讀/寫任意的接點及暫存器資料。

GI-Mail-Modbus 發送郵件模組 連線測試 Date: 2009-07-13

‧畫面設計: GD057-BST
‧連線裝置: GI-Mail-Modbus
‧軟體版本: 1.2.30

專案檔pm2 (147 KB)

1. 提供4個收件者人。
2. 經由觸控屏設定，不需要撰寫通訊程式。
3. 收集現場的資訊，如生產數據、警報、溫度、電壓...等。

Modbus TCP Master/Slave 連線測試 Date: 2009-04-16

‧畫面設計: GD080-VNT / GD035-TNT
‧連線裝置: Master GD035x2 / Slave GD080x1
‧軟體版本: 1.2.20

專案檔pm2 (443 KB)

1. 透過 Modbus TCP 網路，資料可以共享。

三菱 QJ71E71-100 網路模組 連線測試 Date: 2009-04-09

‧畫面設計: GD080-VNT
‧連線裝置: QJ71E71-100
‧軟體版本: 1.2.20

壓縮檔 (640 KB)

1. 可以與三菱Q系列PLC 網路模組連線。
2. 利用索引暫存器，可以讀/寫任意的接點及暫存器資料。

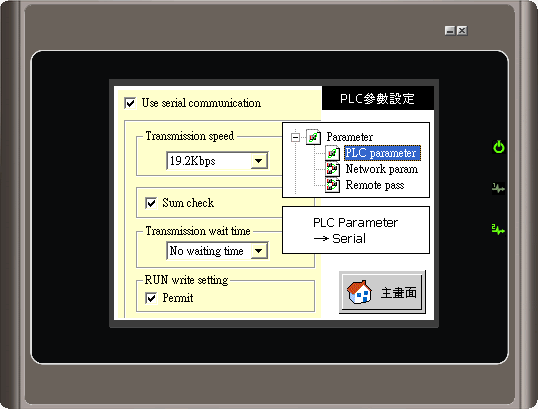

3. PLC參數設定。
4. 選頁器物件之應用。

Q00J cpu plc 連線測試 Date: 2009-04-02

‧畫面設計: GD057-TST
‧連線裝置: Q00J cpu
 ‧軟體版本: 1.2.20

專案檔pm2 (473 KB)

1. 可以與 Q00J cpu 直接連線。
2. 利用索引暫存器，可以讀/寫任意的接點及暫存器資料。

EPSON 印表機 列印測試 Date: 2009-02-24

‧畫面設計: GD057
‧連線裝置: EPSON LQ-680C
‧軟體版本: 1.2.14

專案檔pm2 (333 KB)

1. 可以解決印表機即時列印的問題。
2. 利用巨集編寫，可以任意編排版面。
3. 點矩陣印表機可以適應惡劣的環境。

MR-J2S-A 三菱伺服驅動器 連線測試 Date: 2008-09-02

‧畫面設計: GD057
‧連線裝置1: FX2N
‧連線裝置2: MR-J2S-A
 ‧軟體版本: 1.2.0

專案檔pm2 (1.20 MB)

1. 可以讀取絕對位置、讀/寫伺服的參數。
2. 監視目前的轉速、負荷率、I/O狀態、警報記錄。
3. 馬達測試。

Yamaha ERCD 伺服控制器 連線測試 Date: 2008-08-06

‧畫面設計: GD057
‧連線裝置: Yamaha ERCD
 ‧軟體版本: 1.2.0

專案檔pm2 (365 KB)

1. 可以監視目前伺服的I/O狀態。
2. 可以讀/寫，位置PNT、參數PRM。

MV-D94 儀表 連線測試 Date: 2008-07-24

‧畫面設計: GD057
‧連線裝置: MV-D94
 ‧軟體版本: 1.2.0

專案檔pm2 (120 KB)

1. 可以讀/寫儀表的設定值、現在值....等。
2. 利用索引暫存器，可以讀/寫任意站號儀表的資料。
