GD17 人機介面 update：2006/09/25

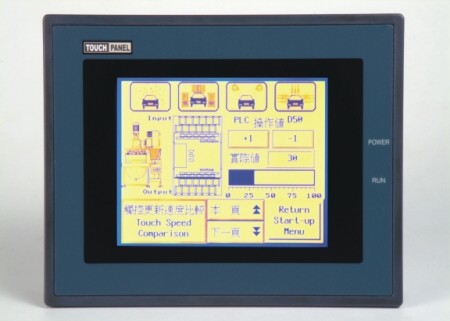

5.7"LCD 單色人機介面
GD17-BST
　　
產品規格
Item Specification
CPU 80186 16bits CPU
Display Type Monochrome blue mode STN LCD, 4 gray levels
Backlight CCFL (20,000/hr in normal temperature)
Resolution 320 x 240 (5.7" Diagonal)
Memory Size 640 Kbytes
Communication COM1/COM2 --- 2 series ports
Operation Touch Panel (Analog resistive type)
Print Port(optional) EPP Print Port
Text Range 8x8 dot font ~ 96x96 dot font
Input Power DV20V ~ DC28V
Power consumption 10W
Cutout Dimension 191.5 mm x 142.0 mm (W x H)

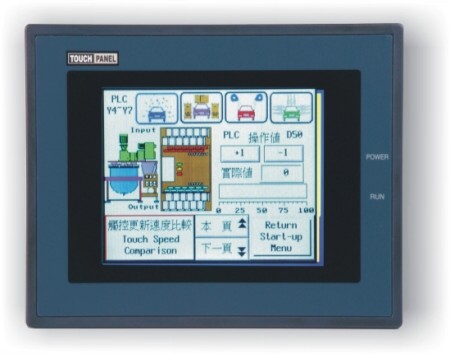

5.7"LCD 彩色人機介面
GD17-CST
　　
產品規格
Item Specification
CPU 80186 16bits CPU
Display Type Color mode STN LCD, 16 color levels
Resolution 320 x 240 (5.7" Diagonal)
Memory Size 640 Kbytes
Battery Backed Memory 64 Kbytes
Communication COM1/COM2 --- 2 series ports
Operation Touch Panel (Analog resistive type)
Print Port(optional) EPP Print Port
Text Range 8x8 dot font ~ 96x96 dot font
Input Power DV20V ~ DC28V
Power consumption 8W
Cutout Dimension 191.5 mm x 142.0 mm (W x H)



產品介紹
　1. 高品質管制且百分之百產品測試
　2. 功能超強且可靠度高之工業觸控屏
　3. 工業級資料收集模組
　4. IP65F 防水前殼面盤
　5. 75x75 mm VESA Arm用之標準安裝孔位
　6. 客製化Logo / 面板薄膜設計
　7. 可開發客製化 BIOS 以因應各種應用
　8. 低價位高機能之單色工業級 H.M.I.

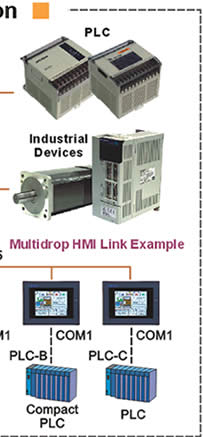

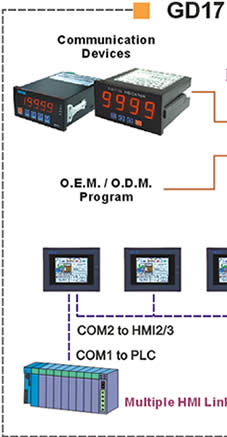

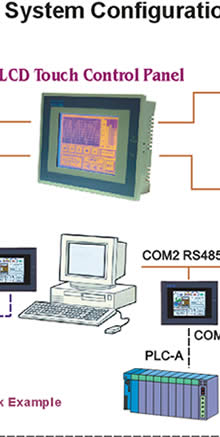

產品說明
　　本產品為工業級人機介面，針對使用於各類型精密機器設備之控制操作面板，例如紡織機、印刷機、射出機、塗佈機、包裝機、工具機、飛剪控制、送料機、充填機械、半導體設備、定長裁切機、生產線組立設備、電子組立SMT設備、NC雕刻機、機械手臂、視覺檢測..等等之設備控制，其連線為各種PLC控制器、變頻器、NC、溫控器、各式檢測設備…等，也可做為現場生產設備線上終端操作器、物流撿貨設備監視面板、生產設備整廠監視、大樓機房空調電力控制及監視等；基本配備有RS232/422/485的串列通訊設備，LCD顯示面板為5.7"規格，Touch Panel，列印埠，使用高速 RISC CPU，作業系統可由客戶自行規畫，配合Windows規劃AP軟體的應用，提供給客戶多功能、可擴充及最可靠的工業級人機介面，也能與上層系統整合軟體作進一步的結合。

產品功能
1.GD17-BST (單色5.7"blue STN)
　　提供基本人機相關通訊功能，配備兩組串列通訊埠(一個RS232/RS485通訊埠、一個RS232/422/485通訊埠)，5.7"LCD單色顯示面板、Touch Panel、1MB FLASH-ROM；與AP規劃軟體的配合應用可提供客戶多功能及最可靠的工業級人機介面。
2.GD17-CST (彩色5.7"STN)
　　提供基本人機相關通訊功能，配備兩組串列通訊設埠(一個RS232/RS485通訊埠、一個RS232/422/485通訊埠)，一個列印埠、5.7"高解析度彩色LCD顯示面板、Touch Panel、1MB FLASH-ROM、640Kbytes SRAM，與AP規劃軟體的配合應用，可整合下層多種PROTOCOL (ex：各種PLC,INV..等)間的設備最佳方案，提供客戶多功能及最方便的整合型工業級人機介面。

*(以上機型皆可依客戶需求擴充至四組串列通訊埠及外接滑鼠、鍵盤..等功能)

產品優勢
  1. 產品長期使用的硬體可靠性，主要針對電源端、通訊埠、LCD背燈、記憶體、工業雜訊抵抗、抗震動、防水性、耐粉塵、突波等。
  2. 產品保固期為二年，第一年為完全保固，不良時直接更換新機，保固期重算；一年以上為責任保固，不良時免費修理原機至接近新品，保固期不重算。
  3. 相關BIOS 版本可方便升級，適合各類型功能之應用。
  4. 可藉由本產品之自動收集系統彙總的生產資料Data Collection記錄，提供予人員分析，並將日報表或歷史記錄Data Transfer轉給PC軟體如ADO、DDE、DLL、OPC或SQL等使用。
  5. 可利用PC經WEB連線之方式遠端監控現場機器設備運轉情形，並整合下層不同廠牌控制器之資料交換或連鎖控制及整廠系統整合等應用，使用本產品即可輕鬆的完成。
