| 燈
號 顯 示 |
|
| RUN |
執行時燈號亮 |
| INIT. |
有IP燈號才會亮 |
| OPEN |
建立連線燈號才會亮 |
| SD |
有傳送資料時燈號才會亮 |
| ERR. |
設定錯誤顯示 |
| COM.ERR. |
通訊錯誤燈才會亮(警告用) |
| 100M |
傳輸速度顯示 ( QJ71E71-100
才有) |
| RD |
有接收資料時燈號才會亮 |

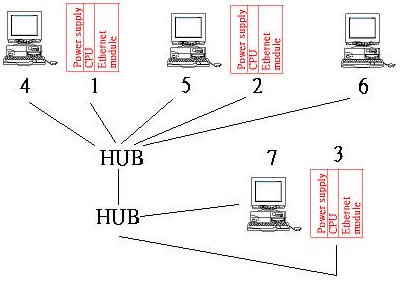

有 4 台 PC 3 台 PLC
站號 (Station NO.) 分別為 1~7
網路編號 (Network No.)
分別為192.168.0.1~7
PC 端設定 TCP/IP
(後面會提到)。

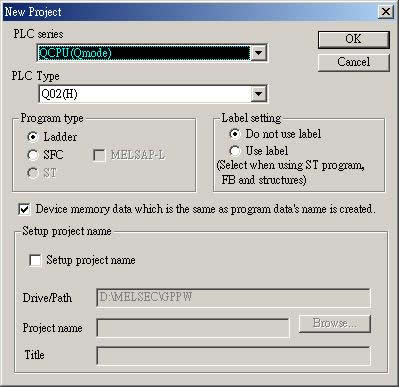

選擇 PLC 種類 在 GPPW中，
點選 Project\New Project 開新
一個專案並於 PLC Serier 選
QCPU (Qmode)。

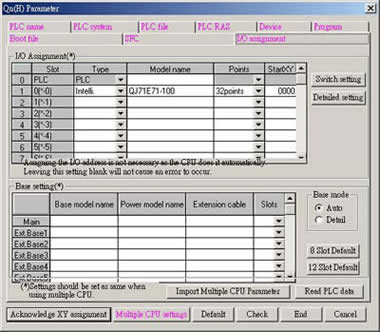

在Parameter\PLC parameter
點滑鼠左鍵 2 下 選
I/O assignment。
打入乙太網路模組所放的實際
I/O 位址，以及所佔點數此例
為只有安裝乙太模組若有其他
模組，一樣要列進來打好後按
End 存檔。

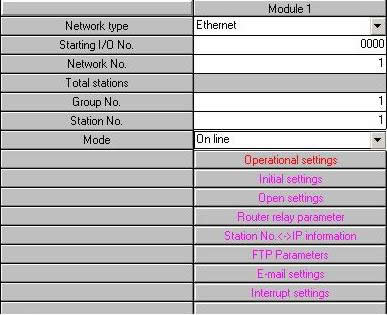

選好…並打入以下的值後
Stating I/O No.為你的實際 I/O
所佔的位址 Network No. 此為
第幾個網路 Group No. 此為
指令用 Station No. 此為 PLC
之站號 (此為站號1) Mode 選
On line。

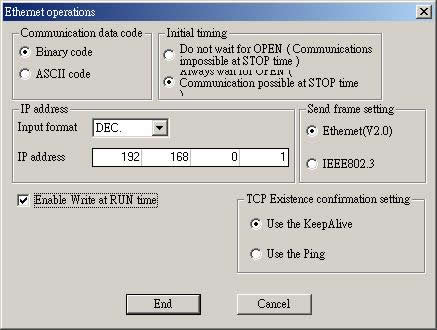

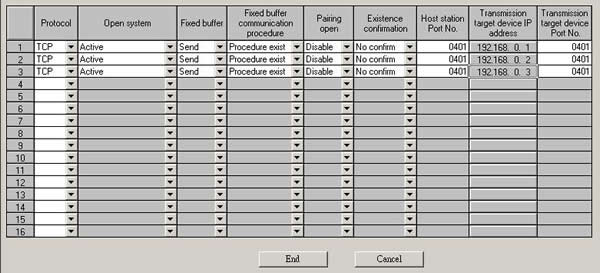

之後點選 Operational settings。
資料打好後，按 End 存檔。

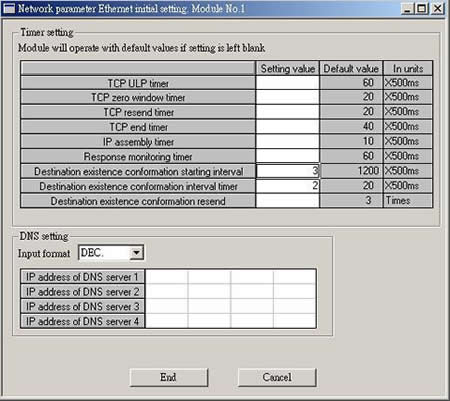

修正一下數值，使速度加快。

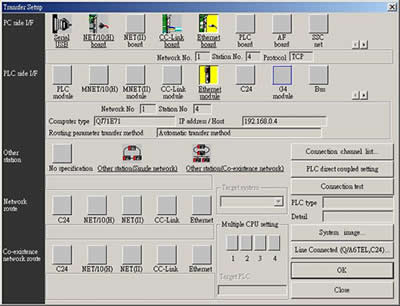

選擇 Online \Transfer setting
按 Ethernet board 在按 OK
使其變黃色

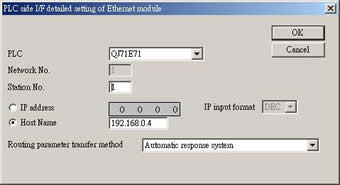

在 Ethernet module 點滑鼠
左鍵 2 下。
進去設定,在此設你電腦的
站號， 及 IP 電腦站號分別
為 4~7
電腦 IP 分別為 192.168.0.4~7
設定好後，按 OK 存檔。

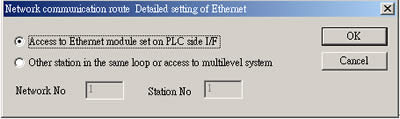

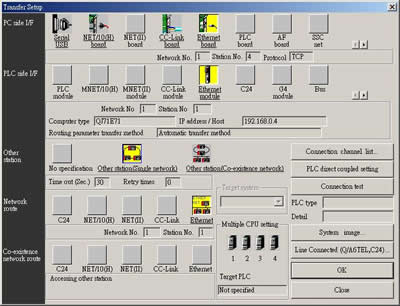

設好後,點選 Other station
(Single network) 使其變黃色。
進去設定，用預設即可。
設好後，下載到 PLC 即可
(PS：要有 PLC CPU 及乙太網路模組才可，不然會出現錯誤)

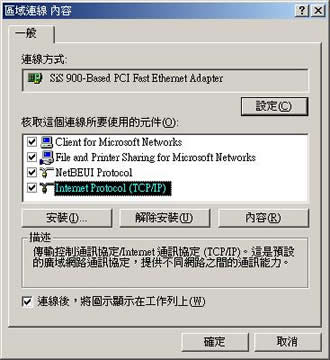

PLC 部分設定好後，就要設電腦部份在
開始 \ 設定 \ 網路核撥號連線 \ 區域連線
按滑鼠右鍵選內容。

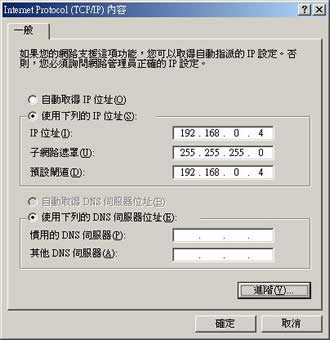

在Internet Prorocol(TCP/IP)，
點選滑鼠左鍵 2 下。
電腦IP分別為 192.168.0.4~7 設好後，按確定
即可電腦與 PLC 透過 Eithernet 通訊。
