高機能型SH系列士林變頻器

特點：

．客製化軟體追加，軟體升級容易。
．維護簡易。

．最多 32 台 INV 連結。
．速度控制範圍 1:100。
．使用容易。
．參數設定容易。

1. 向量控制：Sensorless 速度推算控制(高啟動轉矩)。
2. 具參數拷貝功能。
3. 客製化軟體：可依客戶需求設計專用型變頻器。
4. ONE-TOUCH 風扇清潔或更換。
5. 輸入端子 Sink or Source 切換，適用性廣泛。
6. 通訊介面完備：全雙工 485 介面通訊。
7. 具十五段速、兩段加速時間自由定義。
8. 二樣式 Option Keyboard：DU01(Communication line )，DU02(Communication line)。
9. 完整異警保護：過電流、回生電壓、馬達過熱、IGBT模組過熱。
10. 維護簡易：5.5kw ~ 22kw 冷卻風扇 ONE-TOUCH，方式即可做簡單交換。
　　　　　　 5.5kw ~ 22kw 輸入端子可利用 Jump 設定做 sink 及 source 介面切換。?/font>
11. 最多 32 台 INV 連結：可選配通訊單元 RS485/RS422，同時並接 32 台變頻器。

12. 使用容易：全機種皆有搭配標準操作器，操作器可取下，選配延長電纜線裝配於盤面上。

控制方式： SPWM 控制、Soft-PWM 控制、V/F 控制、無速度感測向量控制 + Auto-tuning 控制。

最佳應用： 紡織機械 / 包裝機械 / 塗裝機械 / 風車泵浦 / 輸送機械 / 食品機械。

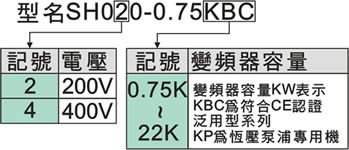

型號選擇：


標準規格：
型　號
SH020- □ □ □ K
0.75K
1.5K
2.2K
3.7K
5.5K
7.5K
11K
15K
18.5K
22K
適用馬達容量 HP
1
2
3
5
7.5
10
15
20
25
30
輸

出
額定輸出容量 KVA
1.9
3
4.2
6.7
9.2
12.6
17.6
13.3
29
34
額定輸出電流 A
5
8
11
17.5
24
33
46
61
76
90
過電流能力
150% 60秒 / 200% 0.5秒 (反限時特性)
最大輸出電壓
3 相 200 - 230V
電

源
額定電源電壓
3 相 200 - 230V 50Hz / 60Hz
電源電壓容許範圍
180 - 253V 50Hz / 60Hz
電源頻率變動範圍
±0.5%
電源容量 KVA
1.9
3.0
4.2
6.7
9.2
12.6
17.6
23.3
29
34
保謢結構
閉鎖型
冷卻方式
強制氣冷
重　量 Kg
1.3
1.5
2.2
2.2
5.6
5.6
8.3
8.3
2.0
2.0

型　號
SH040- □ □ □ K
0.75K
1.5K
2.2K
3.7K
5.5K
7.5K
11K
15K
18.5K
22K
適用馬達容量 HP
1
2
3
5
7.5
10
15
20
25
30
輸

出
額定輸出容量 KVA
2
3
4.6
4.9
9.1
13
17.5
23.6
29
32.8
額定輸出電流 A
2.6
4.6
6.0
9.0
12
17
23
31
38
44
過電流能力
150% 60秒 / 200% 0.5秒 (反限時特性)
最大輸出電壓
3 相 380-460V
電

源
額定電源電壓
? 相 380-460V 50Hz / 60Hz
電源電壓容許範圍
323V - 506V 50Hz / 60Hz
電源頻率變動範圍
±0.5%
電源容量 KVA
2.0
3.0
4.6
6.9
9.1
13.0
17.5
23.6
29
332.8
保謢結構
閉鎖型
冷卻方式
自冷
強制氣冷
重　量 Kg
1.3
1.5
2.2
2.2
5.6
5.6
8.3
8.3
2.0
2.0
