南樺 電子報 123 出刊日期 | 2008.07.21
簡單介紹觸控大師之巨集分類與應用實例

簡介：
在人機的進階應用中，巨集常常讓使用者不知所措，簡單介紹ㄧ下巨集的分類，以及使用的實例。

巨集分類：
第一類：條件巨集
第二類：按鈕巨集
第三類：畫面屬性巨集

條件巨集：
1、 啟始巨集：開機時，只執行一次(初始化用)
2、 主巨集：開機後，不斷執行，最多 30 行程式，0.1 ~ 0.5 秒執行一次
　　(程式執行時間依程式長短而定)
3、 事件巨集：觸發位元動作，執行巨集一次
4、 時間巨集：所設時間循環執行巨集程式(間隔時間 0.5 或 1 秒)

按鈕巨集：

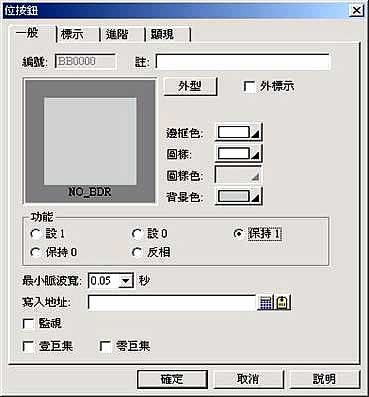

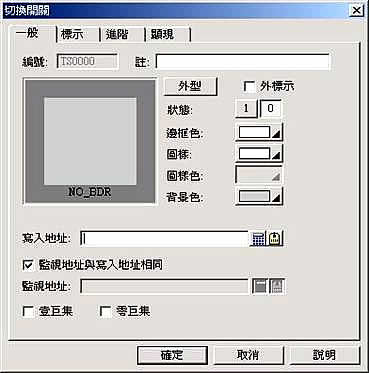

ㄧ、位按鈕及切換開關：
1、 壹巨集：按鈕為 1 時，執行巨集一次
2、 零巨集：按鈕為 0 時，執行巨集一次

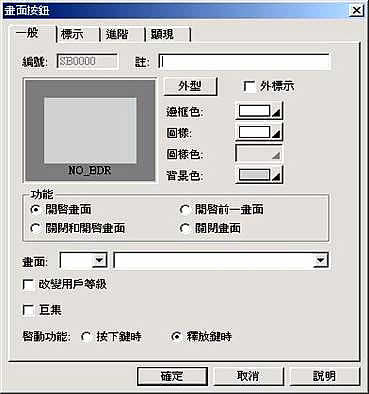

二、畫面按鈕
巨集：當執行畫面按鈕時，執行巨集

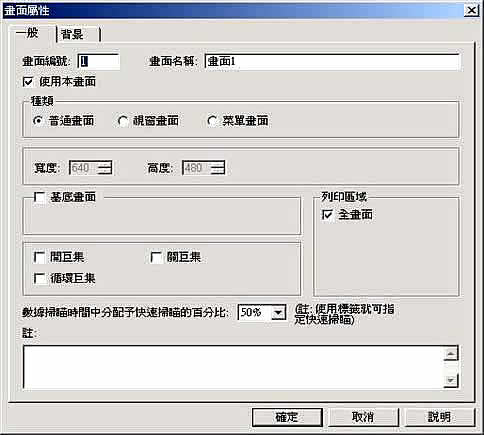

畫面屬性巨集：
1、 開巨集：開啟此畫面時，執行巨集一次
2、 關巨集：關閉此畫面時，執行巨集ㄧ次
3、 循環巨集：開啟此畫面時，所設時間循環執行巨集程式
　　(間隔時間0.1、0.2~0.9、1秒等十個單位區間)

應用實例：
需求：把人機 com1 與 com2 之人機資料互通
Com1：豐煒 VB0
Com2：三菱 FX2N
把豐煒 PLC 之 D0 ~ D10 放到三菱 PLC 之 D0 ~ D10

作法：1、設定人機互連之PLC (Com1：豐煒 VB0、Com2：三菱 FX2N)
2、撰寫巨集
3、對應巨集類別

設定人機互連之 PLC：

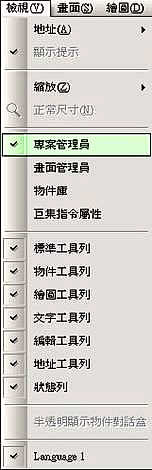

開啟專案管理員：在工具列內，檢視\專案管理員_勾選

在左邊專案管理員內 \ 連線1 \ 滑鼠移動到上面並擊點滑鼠左鍵 2 下


設定人機互連之 PLC：
開啟專案管理員：在工具列內，檢視\專案管理員_勾選


在左邊專案管理員內 \ 連線1 \ 滑鼠移動到上面並擊點滑鼠左鍵 2 下

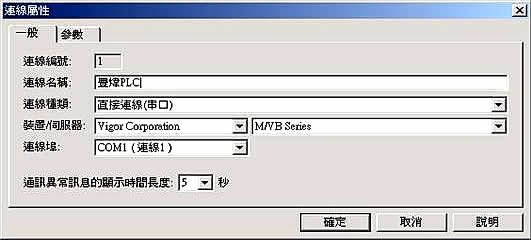

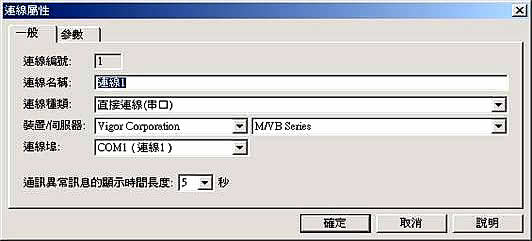

ㄧ般選項中：
連線名稱：把連線 1 改成豐煒 PLC
連線總類：直接連線(串口)
裝置/伺服器：Vigor Corporation(M/VB Series)
連線埠：COM1(連線１)

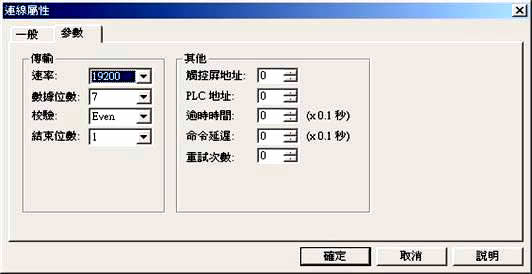

參數選項中：
速率：19200
數據位數：7
校驗：Even(偶數)
結束位數：1
其他選項：均設定為 0


在左邊專案管理員內 \ 連線\滑鼠移動到上面並用滑鼠右鍵擊點1下

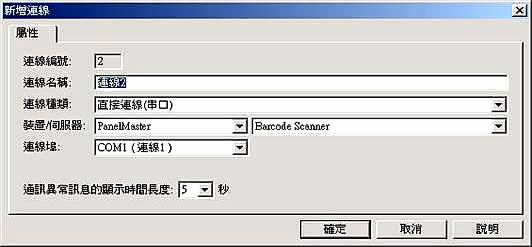

出現新增連線 \ 滑鼠移到上面並擊點滑鼠左鍵



連線名稱：由連線2修正為三菱 FX2N
連線總類：直接連線(串口)
裝置 / 伺服器： Mitsubishi Electric Corp.(Melse-FX2N(CPU port))
連線埠：COM2

新增後出現 \ 三菱 FX2N \ 滑鼠移到上面並擊點滑鼠左鍵 2 次

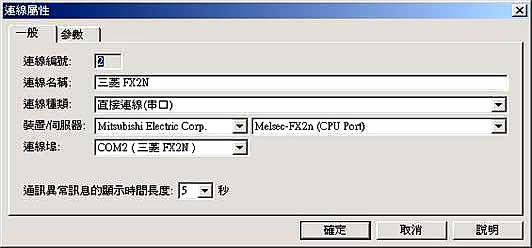

出現連線屬性：
ㄧ般選項中設定



參數選項中設定：

撰寫巨集：

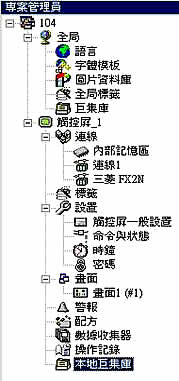

在左邊專案管理員內 \ 本地巨集 \ 滑鼠移動到上面並用滑鼠右鍵擊點1下



選擇 \ 新增巨集 \ 擊點滑鼠左鍵



在巨集名稱打入: 豐煒VB 對應 三菱 FX2N D0 ~ D10 \ 確定

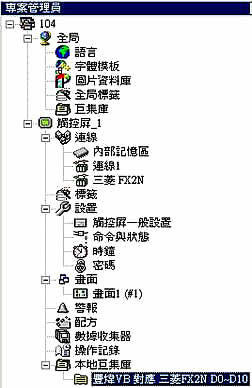

出現：豐煒 VB 對應 三菱 FX2N D0 ~ D10 \ 在上面擊點滑鼠左建 2 次

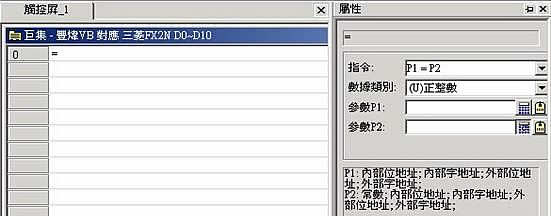

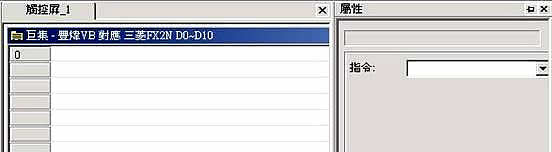

出現巨集編輯畫面

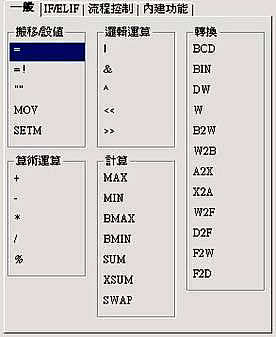

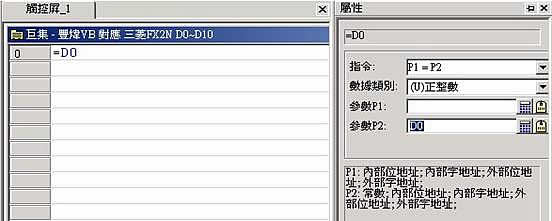

在屬性中 \ 只令旁的下拉選單 \ 擊點滑鼠左鍵 \ 選擇 =

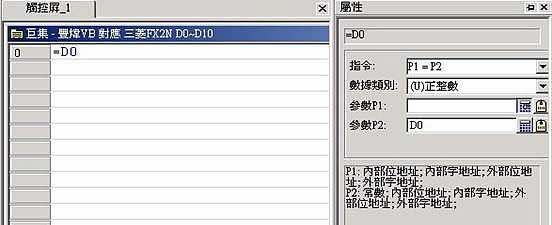

在參數P2旁有一個小算盤\按滑鼠左鍵


選擇豐煒 PLC
最左邊0表示：PLC 站號
中間為元件：選 D
右邊為元間編號：選 0

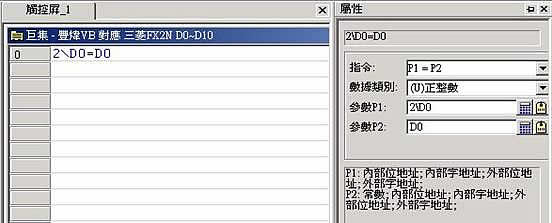

在參數 P1 旁有一個小算盤 \ 按滑鼠左鍵


選擇三菱FX2N
最左邊 0 表示：PLC 站號
中間為元件：選 D
右邊為元間編號：選 0

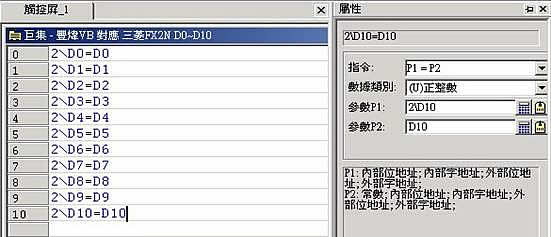

 之後依序打入
2＼D0=D0
2＼D1=D1
2＼D2=D2
2＼D3=D3
2＼D4=D4
2＼D5=D5
2＼D6=D6
2＼D7=D7
2＼D8=D8
2＼D9=D9
2＼D10=D10

然後存檔

對應巨集類別：

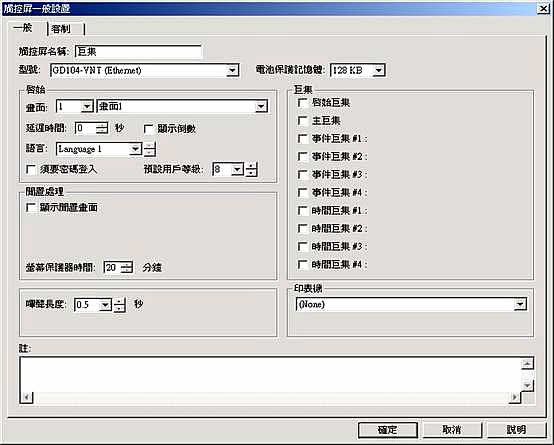

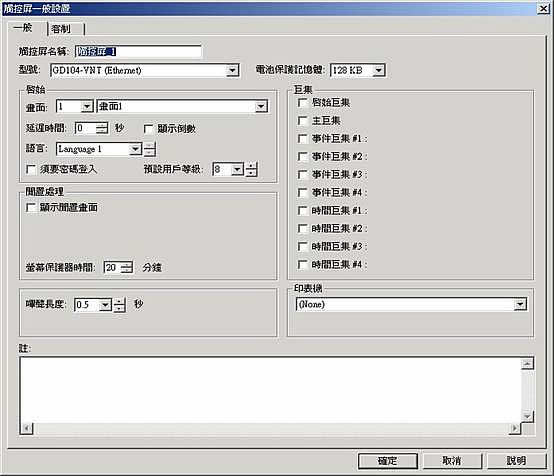

在左邊專案管理員內 \ 觸控屏1 \ 滑鼠移動到上面並用滑鼠左鍵擊點 2 下
或在觸控屏醫班設置 \ 滑鼠移動到上面並用滑鼠左鍵擊點 2 下


勾選主巨集

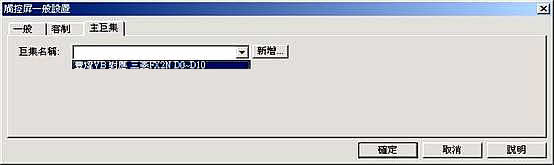

出現 \ 主巨集頁面

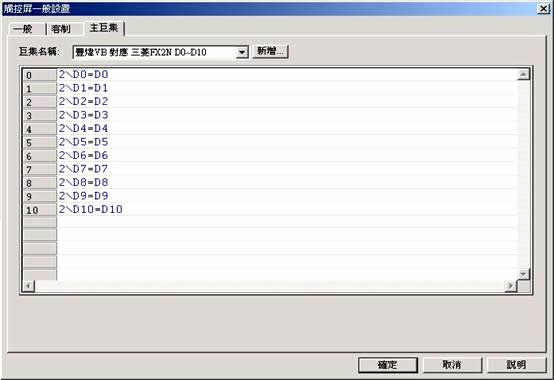

點選主巨集頁面\點選下拉選單
選擇 \ 豐煒 VB 對應 三菱 FX2N D0 ~ D10

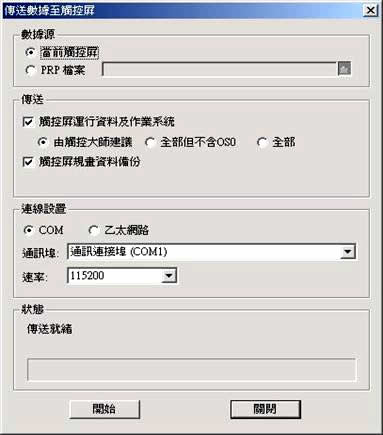

之後存檔 \ 編譯 \ 下載
即可達成：豐煒VB PLC 之 D0~D10 對應到 三菱 FX2N D0 ~ D10
存檔

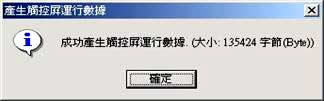

編譯
*


下載
