| 介紹遠端分散式輸入(隔離)模組I-7041
& M-7041設定方式： |
| 首先安裝 DCON Utility 軟體。 軟體下載 |
|
|
| 軟體設定： 步驟1：開啟 DCON Utility 軟體 步驟2：開啟通訊埠 步驟3：設定開始搜尋 步驟4：開啟搜尋到的模組 步驟5：設定通訊站號及鮑率 步驟6：設定輸入模式(1：常開NO；0：常閉 NC) |
1. 開啟DCON Utility軟體  |

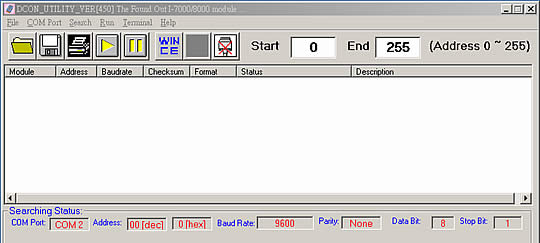

2. 開啟通訊埠COM Port，選擇視窗參數，選擇完成按OK。 |
 |

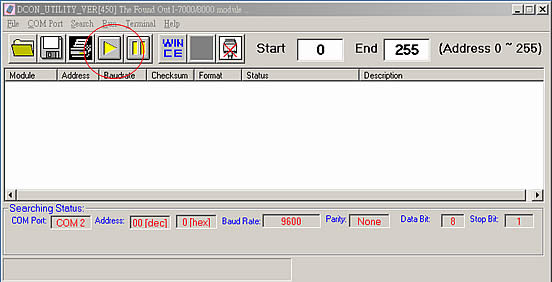

| 3. 設定開始搜尋。 |
 |

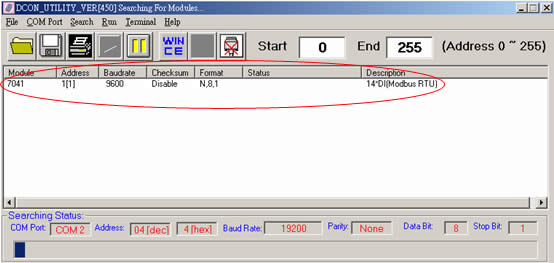

| 4. 開啟搜尋到的模組。 |
 |

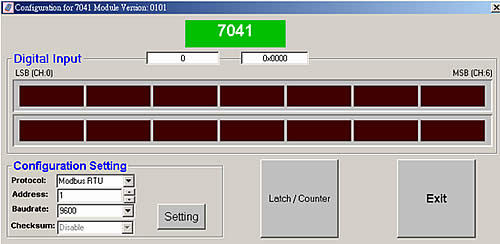

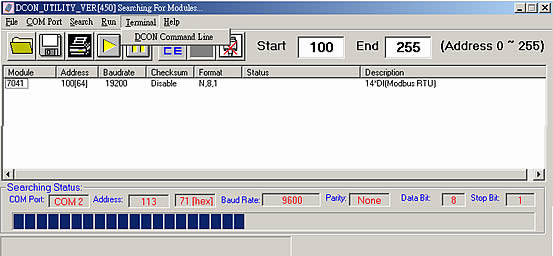

| 5. 設定模組的通訊站號及鮑率。 |
 |
| Protocol：設定通訊格式 Modbus RTU Address：設定站號 0 ~ 255 Baudrate：設定鮑率 600 \ 1200 \ 2400 \ 4800 \ 9600 \ 19200 \ 38400 \ 57600 Checksum：Enable / Disable ※ 選擇完成，按Setting。
|
 |

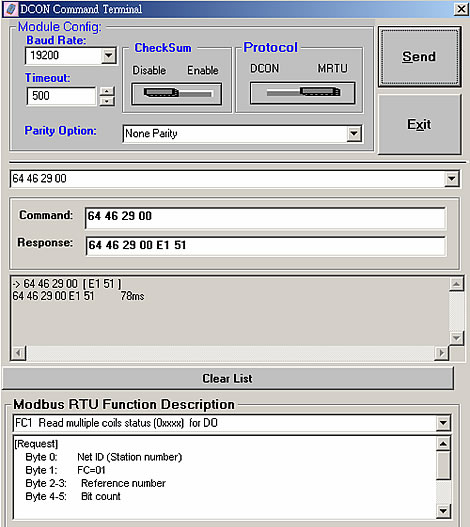

| 6-2 設定更改後的鮑率。在 Command 輸入64 46 29 00，按 Send。 ※設定 64 46 29 00 是把原本的棕色變成綠色，也就是 1 0 。 反之，64 46 29 01 是把原本的綠色變成棕色，也就是 0 1。 |
 |
| |
