脈衝 AC 方式 區域靜電消除器 ER-X

先說明為何生產線設備需要加裝靜電消除器的原因,理由有以下四點:
(1) 防止靜電電擊:累積在人體之電荷透過接地導體放電,或外界物體上之電荷透過人體對大地放電皆
  會產生放電電流,此電流會使人有觸電之感覺,雖通常因帶電量少的緣故尚不足以對人體產生一次
  災害,但可能因觸電感導致人體出現不正常動作而發生二次災害。
(2) 防止火災及爆炸:靜電放電所產生之火花可能引起易燃氣體、液體或粉塵之起火燃燒爆炸。
(3) 提高產品品質:靜電會使電子廠生產之積體電路受破壞、油墨印刷不清、塑膠、紙品及紡織品糾捲不
   清。
(4) 避免絕緣設備破壞:靜電之放電現象可能使設備絕緣受到破壞,引發進一步的災害。


一般可將產生靜電的情況分為以下幾種:
1. 固體摩擦與剝離時產生靜電
2. 粉體粒子碰撞產生靜電
3. 液體流動產生靜電
4. 高壓氣體噴出時帶靜電
5. 水或水汽噴射時帶靜電
6. 感應產生靜電

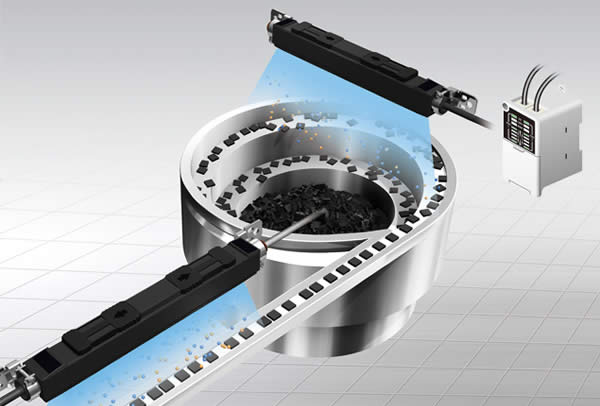

經由以上說明得知,消除靜電對於工廠自動化的品質是非常重要的,所以我們特地介紹 Panasonic 最新區域靜電消除器 ER-X 這項產品。


ER-X 這項產品的特點有:
(1) 快速消除靜電&對應無風電荷卸載
(2) 通過無風、微風及高速等所有靜電消除方式,來對應多種環境
(3) 可連接兩個接頭,進而擴大電荷卸載區域,提高布局擴展


通過“無風”“微風”“高速”等所有靜電消除方式,來對應多種應用。


微風(空氣: 不足0.05MPa)
防止灰塵擴散和清潔度的下降
即使是以往機型所無法對應的不足 0.05MPa 的區域,也可進行電荷卸載。由於幾乎不存在空氣引起的灰塵擴散,因此最適用於對清潔度要求較高的半導體和 FPD (移動面板)等用途的電荷卸載。由於存在空氣,使得灰塵難以附著在放電針上,因此與使用無風時相比,可減少清潔次數。


高速電荷卸載
放出空氣+大量離子,從而縮短電荷卸載時間!
大量放出離子,從而可縮短電荷卸載時間。最適用於電子紙和薄膜太陽能電池等,電荷卸載速度直接關係到單件工時生產性提高的用途。


真空(無風)
無需擔心覆膜的滑動和微小部件的飛散!
最適用於覆膜、引線框架等精密基板、微小部件的用途。無需擔心壓縮空氣所造成的工件滑動和飛散,因此可順利地開展作業。

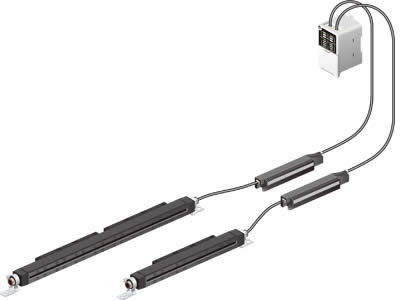

可連接2個接頭,從而擴大電荷卸載區域,提高佈局擴展性
將空氣供給口配置在電源線纜的相反側,從而在1個部位實現壓縮空氣供給口(T分歧),並能在1台控制器上連接 2 個接頭。另外,還可與不同的接頭進行組合使用。不僅能擴大電荷卸載區域,還可提高佈局的擴展性。

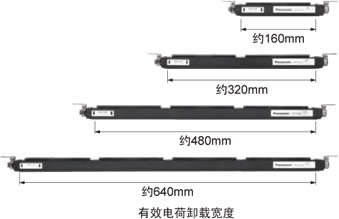

豐富的接頭種類,可供選擇
備有 4 種接頭,可根據工件進行選擇。

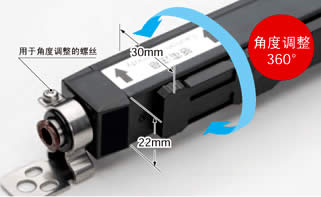

小型接頭,360°調整機構
30×22mm 的小型尺寸,可安裝在狹小的空間內。
另外,還可將接頭角度旋轉360°,因此安裝後
亦可調整電荷卸載區域。

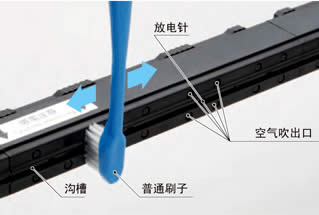

前端採用扁平形狀,便於清潔
由於前端採用扁平形狀,因此只需沿著溝槽刷
掃,即可一併完成放電針和空氣吹出口的清潔
操作。

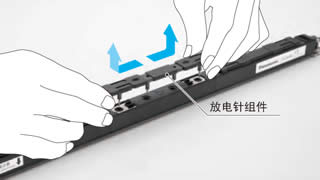

組件化,可簡單地更換放電針
將放電針實現組件化(4根針一套),從而大幅
簡化更換操作。根據組件上的箭頭向兩側滑
動,即可簡單地完 成拆卸操作。


精選接頭材質,防止異物混
考慮到二次電池等的製造工序,未使用銅質材料,也未進行電鍍處理。將對異物混入的擔心程度控制在最小限度。

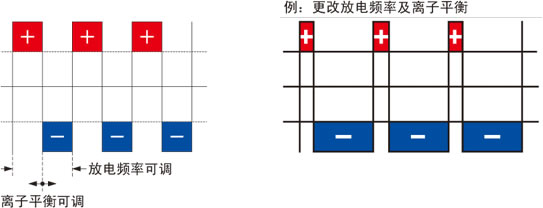

利用脈衝AC方式實現高速電荷卸載
採用在 1 根放電針上交叉施加“+”與“-”電壓的脈衝 AC 方式。由於離子生成量較多,可放出大量的離子,因此可在短時間內完成電荷卸載。另外,由於放電頻率和離子平衡(“+” “-”寬度)是可調的,因此可靈活地對各種工件進行電荷卸載。

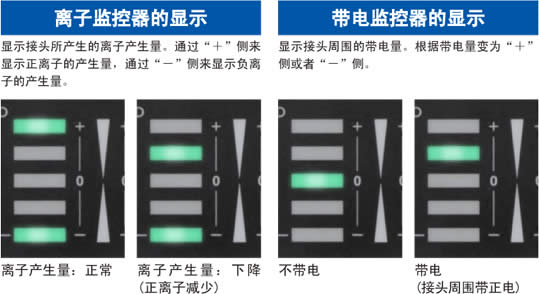

利用電平指示儀使電荷卸載狀態實現可視化
配備有對離子產生量進行檢測、並顯示其狀態的
"離子監控器",以及可一目了然地掌握接頭周圍
的 "+" "-"帶電量的"帶電監控器"。
監控器通過電平指示儀進行顯示,因此可簡單地
掌握放電針的污漬及電荷卸載狀態。利用顯示切
換開關,可選擇任意一個監控器的顯示。
