介紹 SHP-10K 三相三線大功率電源供應器


簡介
全球標準電源領航者—明緯,為提供大功率工業設備、高壓充電系統及集中供電等新應用需求,推出全新設計 AC 輸入三相三線式 SHP-10K 標準電源,搭配全數位化及高效率設計達 97%,最大並聯輸出功率達 40kW。


在輸出電壓應用提供 55V、115V、230V 及 380V 四種機型,可提供不同產業應用,如自動化工業設備、充電儲能系統、5G 通訊設備、集中供電…等。此外,受惠於全數位化設計,輸出電壓電流皆具備可程式化控制功能及標配 CANBus 通訊協定,還可選配 PMBus 或 MODBus 通訊界面。另外也提供多種監控訊號如:過溫度告警、DC-OK、風扇故障、AC故障等訊號功能,讓使用者可快速與系統設備進行控制整合。

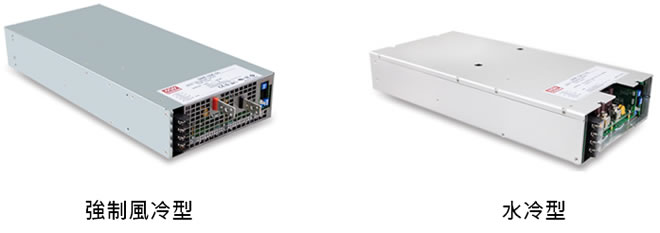

然而,應用在不同的工業領域可能須面對各種惡劣操作環境,SHP-10K 除了可操作在 -30°C~ +50°C寬溫度範圍滿載條件使用,也提供兩種不同散熱方式給客戶選用,分別是內建風扇的強制風冷型,與搭配水冷板的水冷型,使用者可依據設備特性或現場環境選擇合適的散熱方式。




SHP-10K 除上述特色功能,亦符合最新版國際資訊類 EN/UL62368-1 安規認證、機構採小型化 (<2U) 設計,可搭配標準19吋機櫃安裝使用,是一款適用於各種高功率工業設備的標準電源。


產品特色:

• 三相三線式寬範圍輸入 340~530V AC
• 最高效率可達 97%
• 強制風冷或水冷散熱方式可選
• 輸出電壓及電流可程式化調整
• 數位化設計內建 CANbus 及 PMbus/MODbus 通訊可選
• 可提供 4 台並聯輸出功能,最大瓦數達40KW
• 多種保護功能:OLP、OTP、OVP
• 多種監控訊號:遙控開關、過溫度、DC-OK、Fan故障、AC 故障告警
• 5 年保固

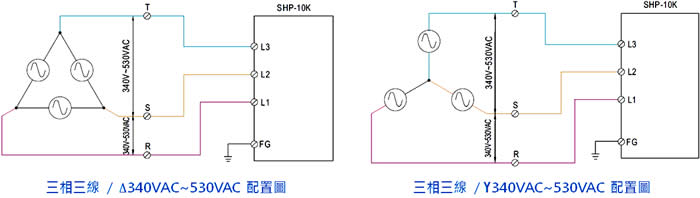

三相三線電源的配置圖:

隨著科技的發展,為人類的生活帶來了舒適性與便捷性,但也帶來環境保護與能源匱乏的問題,隨明緯的產品應用範圍非常廣泛,依交流系統區分,有用在單相交流電源,也有用在三相交流電源;客戶可以依照應用範圍選擇單相或三相交流輸入的產品,而三相交流電源輸入的產品又有分三相四線與三相三線兩種。



※ SHP-10K是一款10KW 3ψ3W輸入AC/DC電源。該系列適用於寬範圍的三相交流輸入 (三相三線/340~530VAC),不需要中性線。

SHP-10K 產品應用:

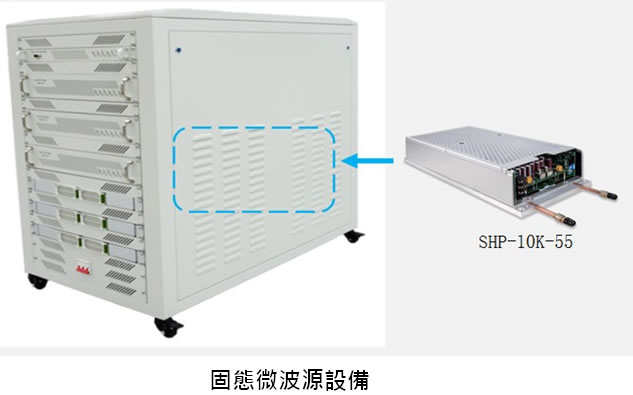

SHP-10K-55 安裝在固態微波源的設備內,提供非常穩定的直流電壓能量給功率級微波能量線路,系統提供可控且精準的微波能量給相關設備使用,如工業微波加熱設備、工業微波乾燥設備、微波等離子體設備等。

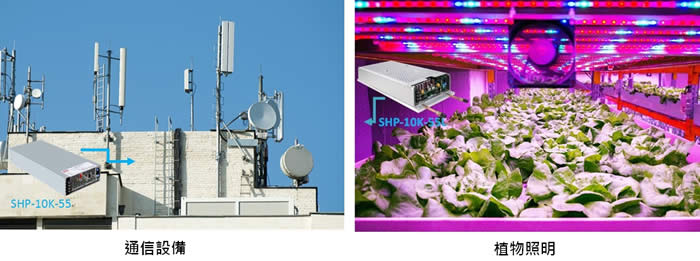

SHP-10K大功率高效率設計,非常適用於通信、工業用設備、植物照明...等需長期供電應用場合,提供系統信賴、穩定、高效電源解決方案。SHP-10K高電壓輸出機型,除了適合提供UV固化與太陽板檢測設備高壓LED驅動模組電源外,也非常適合當作高壓直流供電系統的交流轉直流轉換器或充電器。


SHP-10K 影片介紹:
