明緯產品策略中心 / 陳瑞慶

產品介紹：
　　 隨著半導體元件技術不斷進化，IGBT (絕緣閘雙極電晶體) 及 SiC (碳化矽)運用於各類電子儀器設備、電源供應器、數據中心、再生能源系統、分佈式電路系統….等應用越來越普及，明緯新推出一款 2W 專為 IGBT 或 SiC 電晶體需求兩組隔離電源而設計的 DC-DC 驅動器 - GD2 系列。

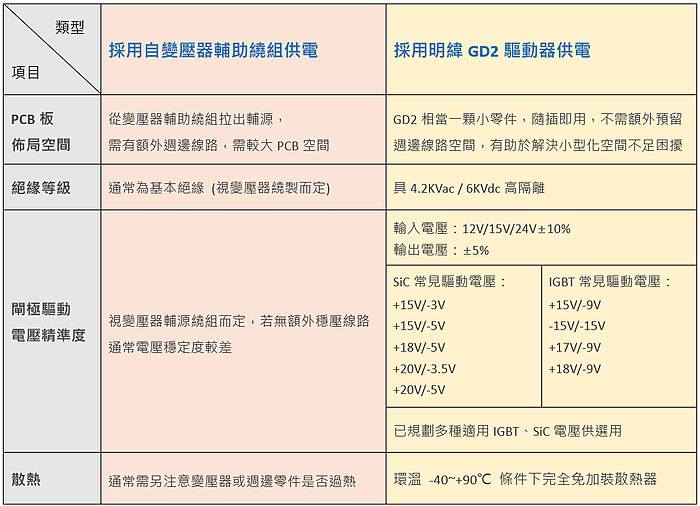

GD2 系列採模組化設計，尺寸小、具備 4.2KVac / 6KVdc 高隔離、並有多種驅動電壓機型供選用，相較於設計上採從系統內部變壓器另拉輔源供電方式，使用 GD2 系列最大好處是可簡化電路板上週邊驅動線路、驅動電壓精準度更好、不須額外加裝散熱片、隔離性較佳…等，兩者驅動方式最大差異詳如下表：

• SIP7 單排 PIN 國際標準通用引腳
• -40~+90℃ 自然散熱，免加裝散熱
• 4.2KVac / 6KVdc 輸入與輸出高隔離
• 保護功能：短路 (可持續)
• 通過 UL/EAC/CE/UKCA 國際認證
• 尺寸 (長x寬x高) : 19.5 x 9.8 x 12.5 mm
• 3 年保固

明緯產品策略中心 /陳瑞慶

產品介紹：

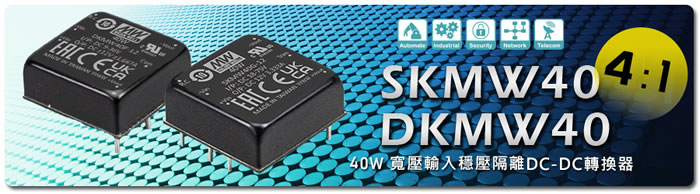

　 　明緯繼推出 1" x 1" 6W/15W/20W/30W 寬壓輸入 DC-DC 轉換器後廣受好評，為滿足 1" x 1" 更高瓦數的需求，新推出了 4:1 輸入 40W 的單組輸出 SKMW40 及雙組輸出 DKMW40 系列。

此二系列主要特點 : 標準引腳、尺寸小，讓體積受限的終端設備有更佳的電源解決方案、4:1 (9~36Vdc / 18~75Vdc) 寬壓輸入、超寬工作溫度 (-40∼+80°C) 、2000Vdc 輸入/輸出隔離、完整保護功能、內部灌膠封裝除有助散熱提高使用壽命並兼具防塵、抗濕、耐震功能，非常適合安裝於電子儀表、資通訊設備、工業自動控制、分散式電源架構 (Distributed Power Architecture) 或交通運輸之相關應用。

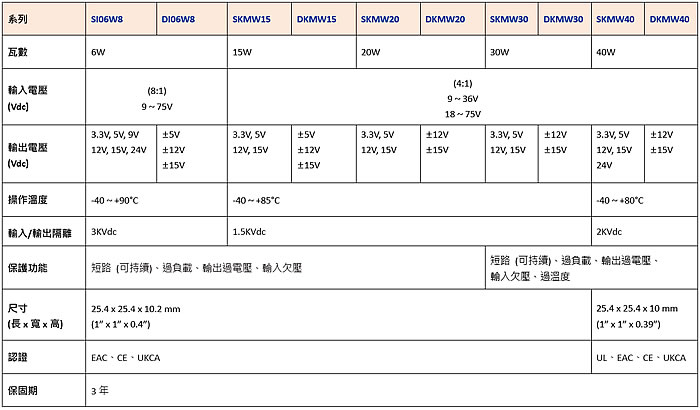

為讓使用者對於明緯 1" x 1" 尺寸產品能夠快速選型，特製下表供參考:

• 1" x 1" 封裝，國際標準引腳
• 4:1 ( 9~36Vdc、18~75Vdc ) 寬壓輸入
• 自然風冷散熱，可操作於 -40~+80℃
• 不須最小負載即可正常工作
• 內建遙控ON/OFF及可調輸出電壓±10%
• 保護功能：短路、過載、過壓、過溫、輸入電壓過低保護
• 尺寸(長x寬x高) : 25.4 x 25.4 x 10 mm
• 認證: UL/ EAC/ CE/ UKCA
• 3 年保固

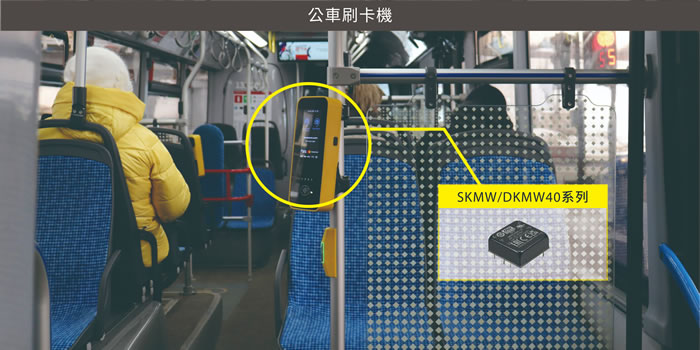

應用範例：

明緯產品策略中心 /陳瑞慶

產品介紹：
　 　明緯 SMU01/SMU02 上市 10 多年累計共已銷售數十萬台，為滿足更高性價比需求，新推出了 1W/2W 非穩壓具隔離的 DC-DC 轉換器 SMU01-N/SMU02-N 系列。

此二系列主要特點：SIP4 國際標準引腳、尺寸小、輸入範圍 ±10%、低價、-40∼+105°C 超寬工作溫度、輸出短路時不損壞、1500Vdc 輸入/輸出隔離、不須額外另加零件便可符合 EMI Class B、內部灌膠封裝除有助散熱提高使用壽命並兼具防塵、抗濕、耐震功能，非常適合安裝於電子儀表、資通訊設備、工業自動控制、分散式電源架構 (Distributed Power Architecture) 或系統設備有需求高安全隔離之相關應用。

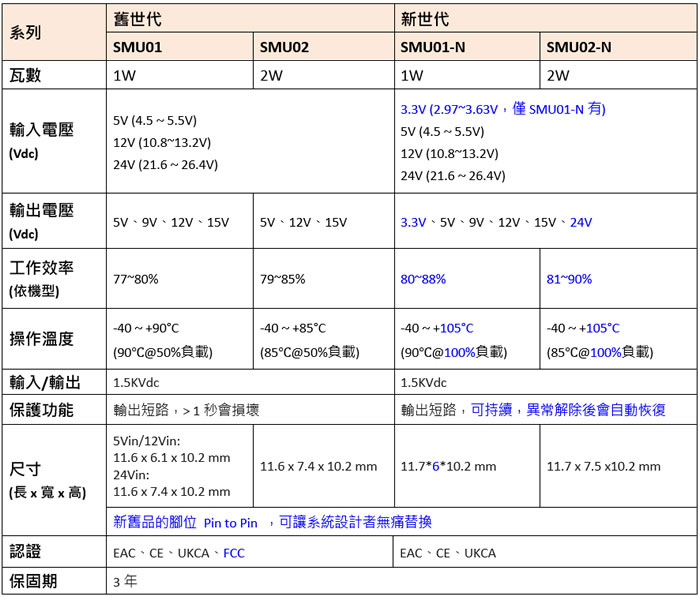

為讓使用者對於新舊品規格差異能快速了解與選型，詳如下表請參考：

• SIP4 封裝，國際標準引腳
• 輸入範圍 ±10，低價
• 自然風冷散熱，可操作於 -40~+105℃
• 不須外加零件即可符合EN55032 Class B
• 保護功能：輸出短路 (可持續不損壞)
• 尺寸 (長x寬x高)： 1W - 11.7 x 6 x 10.2 mm、2W - 11.7 x 7.5 x 10.2 mm
• 認證：EAC /CE/UKCA
• 3 年保固

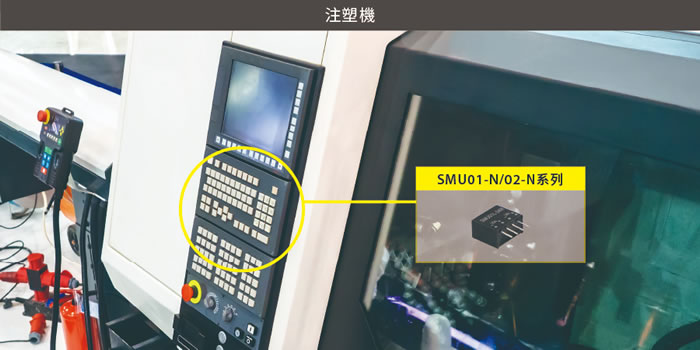

應用範例：
