GTB-MTCP-FX

 Last update:

首頁 串列轉乙太網路 FX2N(FX3G、FX3U) PLC to Modbus TCP/IP Slave

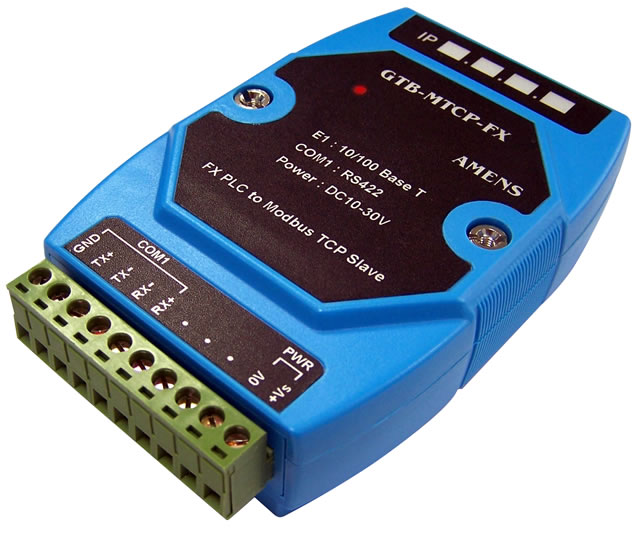

GTB-MTCP-FX 串列轉乙太

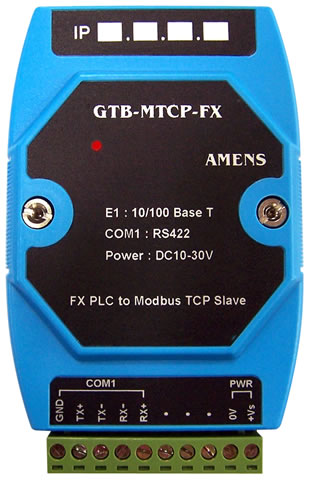

提供AX1N、AX2N、FX1N、 FX2N、FX3G、FX3U PLC 網路模組。
  • 內建 WEB-Based 管理介面
  • 自動偵測 10 / 100 Mbps 乙太網路介面
  • 支援 Modbus TCP/IP Slave 協定
  • 支援 RS232、422 介面
  • 鋁軌安裝
 列印

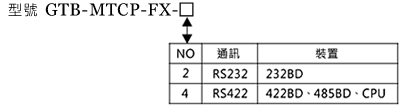

GTB-MTCP-FX 採購型號


系統架構
架構一

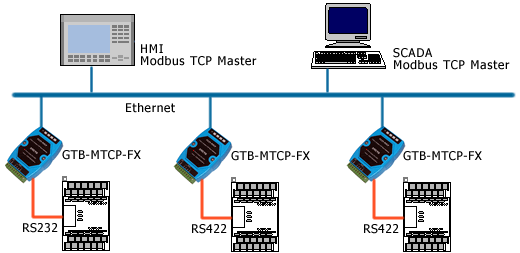

GTB-MTCP-FX PLC系統整合

架構二

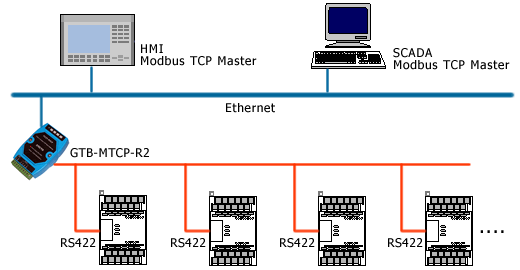

GTB-MTCP-FX 現場設備整合

架構三

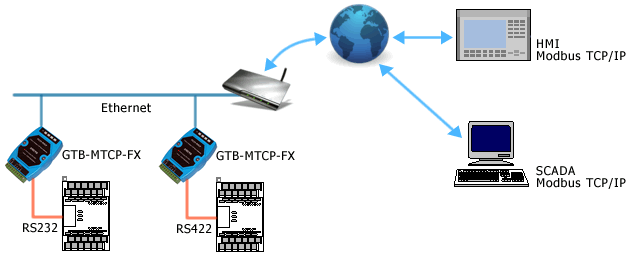

GTB-MTCP-FX 遠端控制


產品規格
項目 規格
通
訊
介
面		 RS232 TXD, RXD, GND
RS422 TX+, TX-, RX+, RX-
通
訊
參
數		 通訊速率 9600 bps
資料位元 7
同位元檢查 Even
停止位元 1
網
路		 連接器 RJ45
介面 10/100 Base-TX
輸入電源 DC 10~30V
外
觀		 尺寸 123mm x 72mm x 33mm
安裝 鋁軌安裝


元件編號對應表
項目 FX 編號 Modbus 編號
接點 M0~M3071 00001~03072
暫存器 D0~D7999 40001~48000


端口接腳

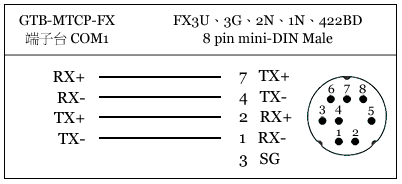

COM1(RS422) 連接端子
GTB-MTCP-FX 串列轉乙太 CN1 GTB-MTCP-FX 串列轉乙太 FX-422BD

GTB-MTCP-FX 串列轉乙太 FX-485BD

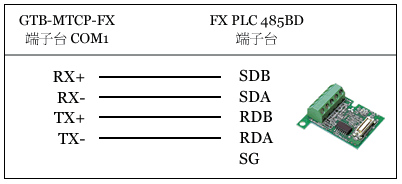

COM1(RS232) 連接端子

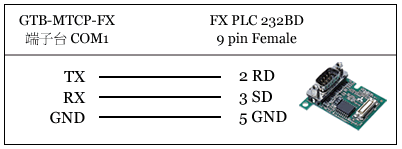

GTB-MTCP-FX 串列轉乙太 CN1 GTB-MTCP-FX 串列轉乙太 FX-232BD

E1 乙太網路
GTB-MTCP-FX 串列轉乙太 CN2


尺寸圖

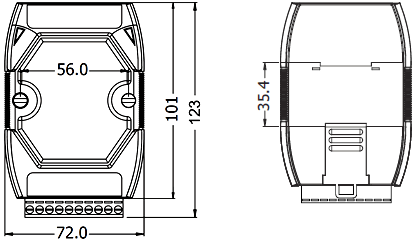

GTB-MTCP-FX 尺寸圖


參數設定
提供Web介面，可以很迅速的完成系統架構設定。

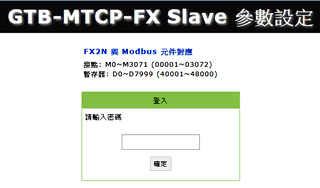

GTB-MTCP-FX 參數設定

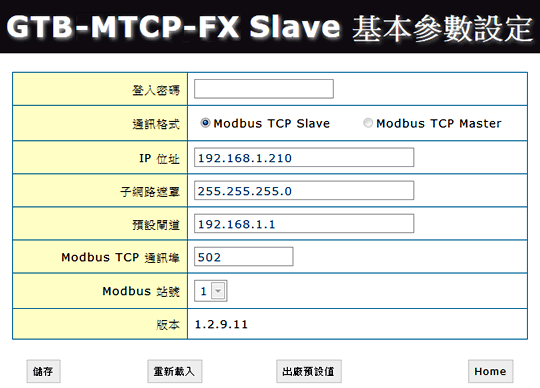

GTB-MTCP-FX 基本參數設定
