GTT-MBS 郵件模組
讀取 Modbus RTU Slave 設備狀態,將現場的即時訊息、警報訊號,經由 IFTTT 網路自動化服務平台串聯至 Email、Gmail,將現場的狀況寄送到您的信箱,時時刻刻監控現場最新資料。

IFTTT 網站 https://ifttt.com
IFTTT Android https://play.google.com/store/apps/details?id=com.ifttt.ifttt
  • 內建 WEB-Based 管理介面
  • 自動偵測 10 / 100 Mbps 乙太網路介面
  • 支援 Modbus RTU 通訊協定
  • 提供 RS232、422、485 選擇
  • 鋁軌安裝
 列印


連線架構
架構一
使用圖控軟體或人機介面編輯發送訊息,讀取 Modbus RTU Slave 設備狀態,將現場的即時訊息、警報訊號,經由 IFTTT 網路自動化服務平台串聯至 Email、Gmail,將現場的狀況寄送到您的信箱。
email 警報, email 訊息

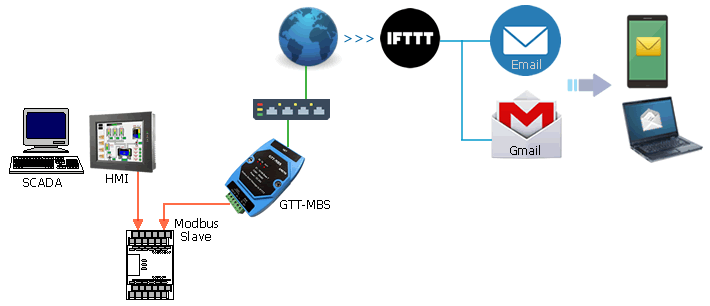

架構二
使用圖控軟體或人機介面編輯發送訊息,讀取 Modbus RTU Slave 設備狀態,將現場的即時訊息、警報訊號,經由 IFTTT 網路自動化服務平台串聯至 Email、Gmail,將現場的狀況寄送到您的信箱。
gmail 警報, gmail 訊息

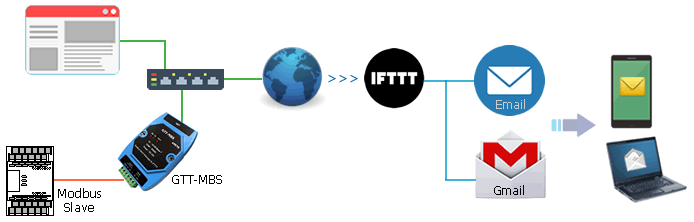

架構三
使用瀏覽器編輯發送訊息,讀取 Modbus RTU Slave 設備狀態,將現場的即時訊息、警報訊號,經由 IFTTT 網路自動化服務平台串聯至 Email、Gmail,將現場的狀況寄送到您的信箱。
email 訊息, email 警報


選購型號
GTT-MBS 郵件模組 選購型號


產品規格
項目 規格



RS232 TXD, RXD, GND
RS422 TX+, TX-, RX+, RX-
RS485 D+, D-



通訊速率 1200~115200 bps
資料位元 7, 8
同位元檢查 None, Even, Odd
停止位元 1

連接器 RJ45
介面 10/100 Base-TX
輸入電源 DC 5/12/24V

尺寸 112mm x 72mm x 35mm
安裝 鋁軌安裝


端口接腳

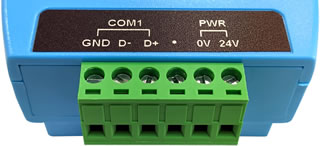

COM1(RS485)
GTT-MBS 郵件模組 串口

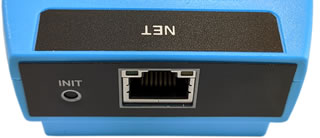

乙太網路
GTT-MBS 郵件模組 網口


模組參數設定
提供Web介面,可以很迅速的完成系統架構設定。

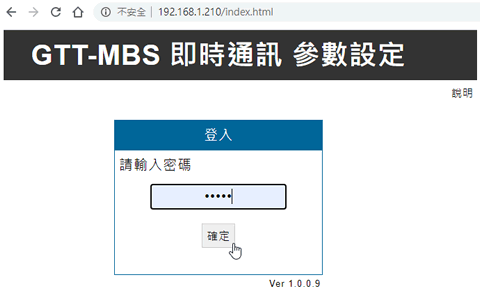

1. Web登入

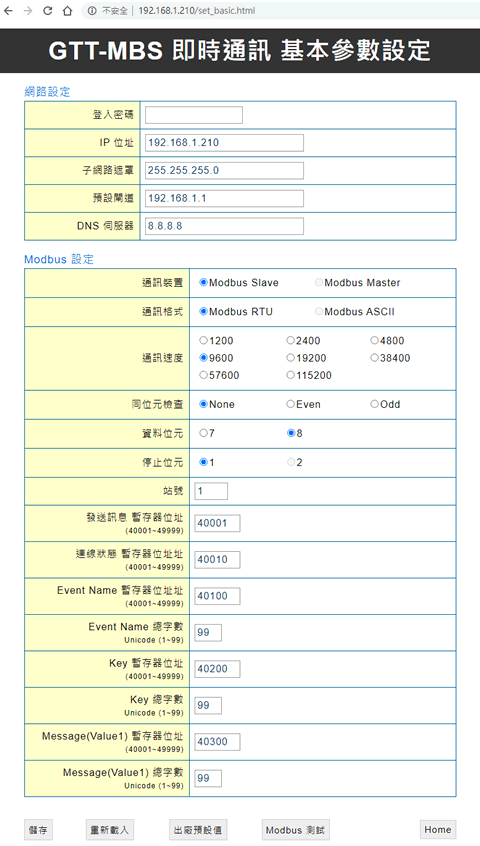

2. 基本參數設定

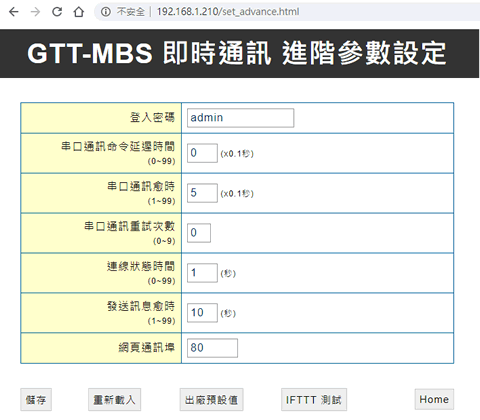

3. 進階參數設定


註冊 IFTTT 服務
IFTTT 網站 https://ifttt.com
IFTTT Android https://play.google.com/store/apps/details?id=com.ifttt.ifttt

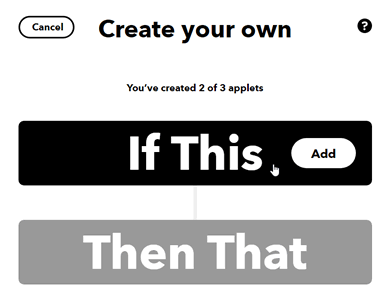

  進入 IFTTT 網站,點選「Sign up」註冊帳號並登入,也支援 Apple、Google 與 Facebook 第三方登入,登入後點選「Create」建立服務,點擊「If This」。
  IFTTT Create

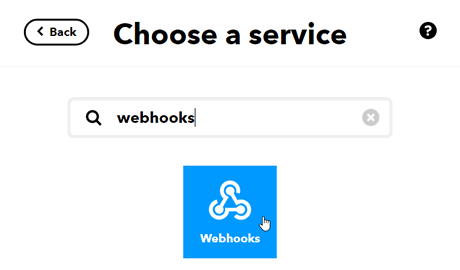

搜尋關鍵字「Webhooks」連結
  IFTTT Webhooks

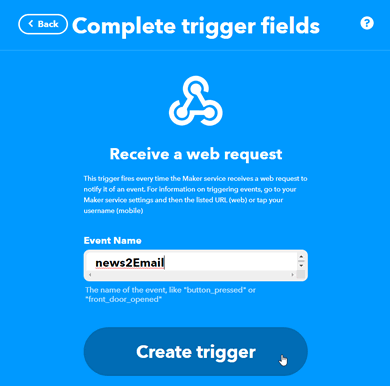

建立一個「Event Name」事件名稱
  IFTTT Event Name

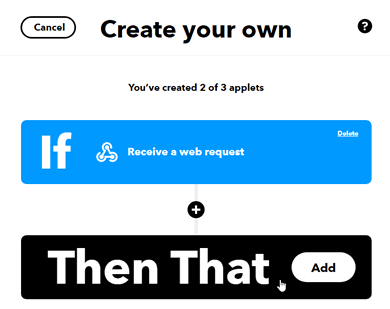

點擊「Then That」,設定處理事件的「動作服務」
  IFTTT 註冊

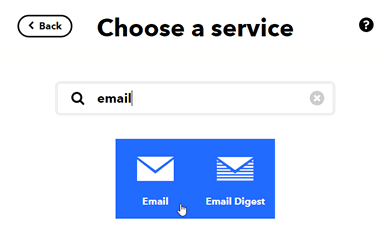

搜尋關鍵字「Email」,再點擊 Email 服務
  IFTTT action

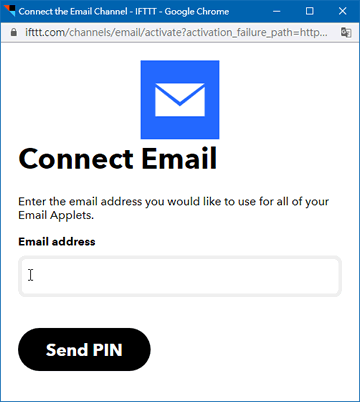

設定郵件帳號並驗證
  IFTTT email

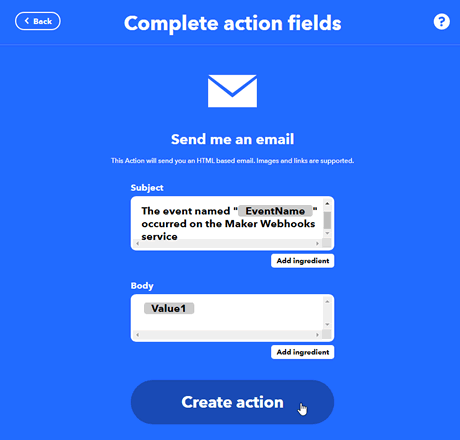

「Subject」設定郵件主題,「Body」提供三個 Vaule,名稱分別是 Value1、Value2 和 Value3,只需要用到「Value1
  IFTTT Value

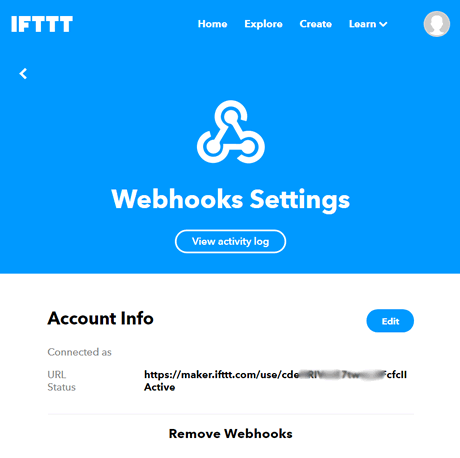

在Webhooks 服務,點選右上方的「Setting」,取得「Key」金鑰
  IFTTT Key


Email 郵件通知

email ifttt 設定

email 接收訊息通知



Gmail 郵件通知

Gmail ifttt 設定

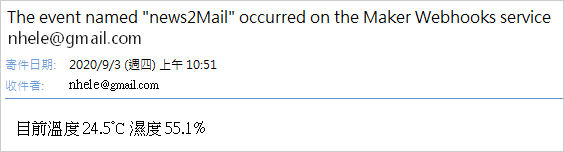

Gmail 接收訊息通知

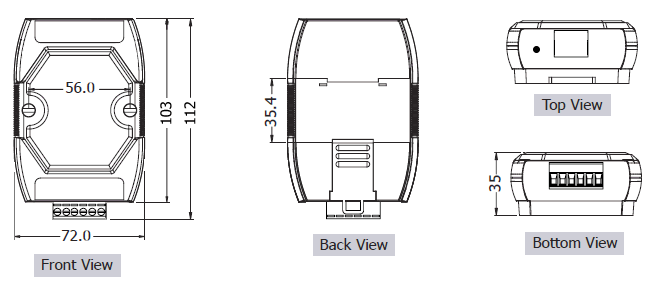

尺寸圖
GTT-MBS 郵件模組 尺寸圖
