TXA-LT3 差動轉開集極

  • 3組獨立脈波信號轉換器
  • 差動脈波輸入信號轉換成開集極脈波輸出信號
  • 解決差動脈波輸入信號與PLC 高速計數模組、脈波輸入端的轉換
  • 有效地提高了系統之間的抗干擾性能
  • 編碼器(Encoder)差動信號轉換成開集極信號輸出

 列印

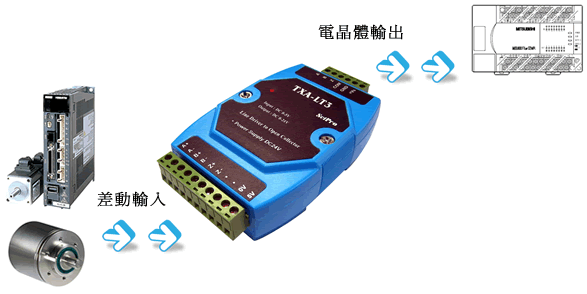

連線架構
TXA-LT3 差動轉開集極 系統架構

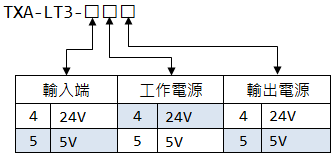

選購型號
TXA-LT3 選購型號


產品規格
項目 規格
輸入端 Line Driver (DC 5/24V)
輸出端 NPN Open Collector (DC 0-24V)
傳輸速率 Max. 100Kbps
工作環境 0℃~60℃, 相對濕度5%~95%
工作電源 DC24V, 40mA
輸出電源 DC5V, 200mA
外觀尺寸 124 x 72 x 35 mm


端口接腳
 輸入端
TXA-LT3 差動轉開集極 輸入端

 輸出端
TXA-LT3 差動轉開集極 輸出端

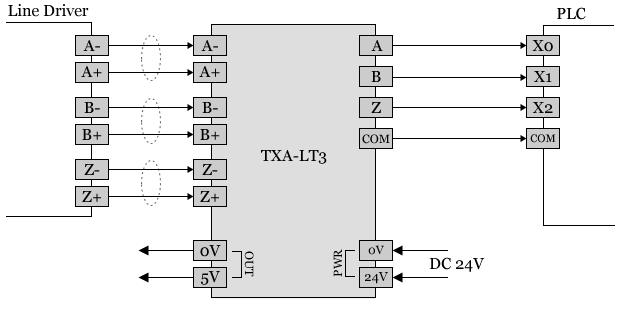

接線圖
TXA-LT3 接線圖

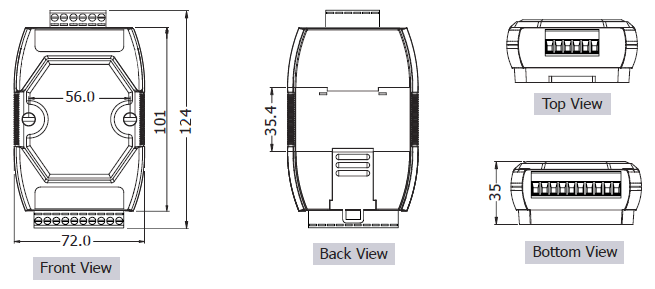

尺寸圖
TXA-LT3 Line Driver to Open Collector 尺寸圖
