TR-TH 溫度/溼度傳送器

TR-TH　溫度 / 溼度傳送器

update : 2003/11/06

特點 :

TR-TH 系列採用薄片型聚合電容式濕度感應器，及白金式（PT100Ω）溫度感測器，精準的測量溫度及相對濕度，經由多次演進之轉換迴路，能提供長期、穩定地訊號輸出。卓越的結構設計，即使是潮濕、灰塵、汙垢、油脂以及普通化學藥劑都不易侵入電路，以確保使用壽命更長久。在安裝、拆卸、結線、調整方面，更比其它廠牌方便與快速。

◆	迅速、穩定及精準。
◆	防水、防塵外殼，及迫緊結線器。
◆	設計精巧、美觀，容易安裝。
◆	圓形手栓緊密，免螺絲及扣環。
◆	分離式(S Type)可指定延長線長度。
◆	使用電源範圍廣(12 ~ 40VDC)。
◆	可選購電流輸出或電壓輸出型。
◆	內建兩點調校(Zero 及 Span)。

適用 :

環境監控、加濕、除濕、空調、溫室、農業、試驗箱、培養器、無塵室、機房、冷凍、冷藏、資料收集、工廠、倉庫、醫院、實驗室、及工業應用之程序控制等。

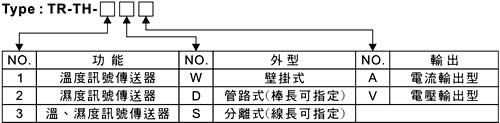

選購型號 :

主要規格 :

測量範圍	0 ~ 100%RH / 0 ~ 100℃，-20 ~ +80℃， 0 ~ 50℃， -40 ~ +60℃，或者其它規格可訂製。
精確度 (at +25℃)	±2%RH，±0.3℃
穩定條件	一年內漂移小於 1% RH，(正常使用於安定環境中)
溫度補償	±0.008% RH / ℃ (Effect @ 0% RH)
反應時間	15 秒內 (90% at + 25℃ in moving air at 0.5 M/S)
感測器	濕度 : Thin-film capacitor / 溫度 : RTD PT100Ω DIN,IEC751
訊號輸出	電流輸出型(A Type) - 溫度 : 4 ~ 20 mA Two wire / 濕度 : 4 ~ 20 mA Two wire 電壓輸出型(V Type) - 可選購 0 to 1 V， 0 to 2V，0 to 5 V， 0 to 10 V 或 1 to 5V 輸出
電壓供給	12 ~ 36 VDC，＞150mA
感測器保護	標準附防塵、防干擾過濾罩
外殼設計	ABS 圓形手栓旋式緊迫防水型主器盒，防水、防塵構造(IP 65)。免用支架或扣環固定。
結線器	防水型快速結線器及端子座，適用結線外徑 : ψ5 ~ 10mm。
主器周圍環境溫度	-40 ~ +85℃，(-40 ~ +185℉)
主器重量	約 150 公克
外型及尺寸(不含感測頭)	主器盒尺寸 : ψ90 x 54(H)mm 基座具固孔，免固定架，固定孔距 : 87mm±1mm

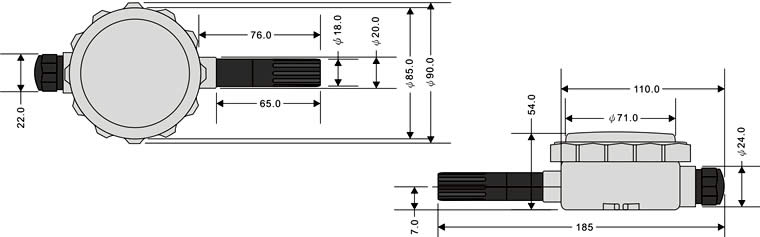

外觀尺寸( Unit : mm ) :
