聯軸器Coupling 目錄

Coupling 聯軸器

update：2022/10/07

　‧一體成型/One-body shape

　‧零背隙/Zero backlash

　‧耐酸鹼/Resisting acid and basic

　‧剛性大/High rigid

　‧低慣性/Low inertia

　‧扭力大/High torque

　‧絕緣性佳/High insulation

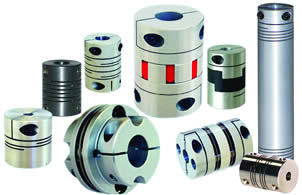

聯軸器介紹：

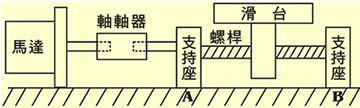

　　聯軸器為連結兩軸傳動動力之裝置並傳遞安全矩的一種機械裝置。一般聯軸器可分為撓性及剛性聯軸器兩大類。當動力傳達、
兩軸要配置成一直線發生困難時，或者兩軸之安裝非常簡單時，應使用可撓性聯軸器 (Flexible Coupling)，它具有緩和衝擊、吸收
平行、偏角、軸向位差、改善位差、改善系統傳統傳動力特性的功能，因此在安裝時即使發生少許之偏差而軸承也不會有勉強的
情形，在市場上應用非常廣泛；剛性 (Rigid) 聯軸器為一無法造成偏心、偏角之元件，能使被連接的兩軸固定成為一體，因此使用
上同心度必需要求非常高。

聯軸器的選擇要件：

依據機械特性、系統運作來選用適合的聯軸器型式：
1. 扭力大小：聯軸器的扭力應為傳動扭力最大值的二倍。　例：若傳動扭力值為 5 (N.m)，則應選擇扭力值 10(N.m)的聯軸器，材質以鋼質的扭力為佳。
2. 扭曲/剛性：撓性聯軸器可吸收平行偏差、角度偏差、軸向位差；高剛性聯軸器刖無，因此軸端的精準度必須非常高。
3. 適合的場所(高低溫、酸、鹼...)：須慎選聯軸器之材質是否勘負荷酸、高低溫之埸所。
4. 有無背隙	6. 抗震性	8. 具有保護機台的安全性
5. 絕緣性	7. 可承受的最大轉速	9. 孔徑範圍是否適用

聯軸器結合方式：

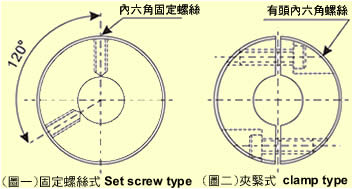

1. 止付螺絲固定式(圖一)：係以四根固定螺絲以 120 度或 90 度角　　　　　　　　　　　　固定於軸心上，設計容易、軸心表面　　　　　　　　　　　　易有螺絲壓痕、容易因機械長時間的　　　　　　　　　　　　轉動、衝擊而使螺絲鬆脫、省空間、　　　　　　　　　　　　單價便宜。
2. 夾緊式(圖二)：聯軸器雙邊各有切開之溝槽形成彈性作用，並　　　　　　　　在夾軸兩邊插入二或四支有頭六角螺絲；拆卸　　　　　　　容易、不損傷軸心、有較佳的穩定、保持力。

注意事項：

◆ 各式聯軸器均附有不同標準孔徑，另可加工鍵槽。馬力強之傳動　可使用加工鍵槽之聯軸器，不滑動、配合軸心、適用於外徑　32mm 以上之聯軸器。
◆ 安裝請注意：安裝時常因結合方法不當而振動過大運轉不正常，　或中心不準、偏角超出負荷，會造成馬達、聯軸器等機件損壞，　因此建議您在機械組裝上須注意精度平衡校正的動作，以提高　機械之壽命。

倍螺式聯軸器

項目	功能	外觀	型錄 (html)	型錄 (pdf)
1	不銹鋼倍螺式止付型聯軸器 ‧外徑 : 6.5 ~ 40mm ‧孔徑 : 2~10mm ‧材質 : 不銹鋼		CA-MK1	291KB

夾鉗式不鏽鋼波紋管聯軸器

項目	功能	外觀	型錄 (html)	型錄 (pdf)
1	經濟型夾鉗式不鏽鋼波紋管聯軸器 ‧外徑 : 29 ~ 82mm ‧孔徑 : 12~42mm ‧材質 : 不銹鋼		CA-BKL	261KB

撓性聯軸器

項目	功能	外觀	型錄 (html)	型錄 (pdf)
1	開縫型/止付螺絲固定式/撓性聯軸器 ‧外徑 : 8 ~63mm ‧孔徑(Min) : 2~15mm / (Max) : 4~35mm ‧材質 : 鋁合金		CS-CT	139KB
2	開縫型/止付螺絲固定式/撓性聯軸器 ‧外徑 : 12~63mm ‧孔徑(Min) : 3~15mm / (Max) : 6~35mm ‧材質 : 不銹鋼		CS-CTS	137KB
3	開縫型/夾緊式/撓性聯軸器 ‧外徑 : 12~63mm ‧孔徑(Min) : 3~14mm / (Max) : 5~35mm ‧材質 : 鋁合金		CS-CT-C	129KB
4	開縫型/夾緊式/撓性聯軸器 ‧外徑 : 12~63mm ‧孔徑(Min) : 3~14mm / (Max) : 5~35mm ‧材質 : 不銹鋼		CS-CTS-C	129KB
5	塑膠/止付螺絲固定式/撓性聯軸器 ‧外徑 : 16/20/25mm ‧孔徑(Min) : 5/6/6mm / (Max) : 8/8/12mm ‧材質 : 塑膠(黑、白)		CS-CP	123KB
6	開縫型/止付螺絲固定式/撓性聯軸器 ‧外徑 : 16/20/25/32mm ‧孔徑(Min) : 5/5/6/6mm / (Max) : 6/10/12/14mm ‧材質 : CS-WS---鋁合金 / CS-WSW---不銹鋼		CS-WS CS-WSS	123KB
7	開縫型/夾緊式/撓性聯軸器 ‧外徑 : 16/20/25/32mm ‧孔徑(Min) : 5/5/6/6mm / (Max) : 6/8/10/14mm ‧材質 : 鋁合金		CS-WS-C	123KB
8	開縫型/夾緊式/撓性聯軸器 ‧外徑 : 16/20/25/32mm ‧孔徑(Min) : 5/5/6/8mm / (Max) : 6/8/10/14mm ‧材質 : 不銹鋼		CS-WSS-C	123KB
9	爪型/止付螺絲固定式/撓性聯軸器 ‧外徑 : 20/30/40/55/65mm ‧孔徑(Min) : 5~15mm / (Max) : 9.525~35mm ‧材質 : 鋁合金		CS-RJ	277KB
10	爪型/夾緊式/撓性聯軸器 ‧外徑 : 20/30/40/55/65mm ‧孔徑(Min) : 5~15mm / (Max) : 8~35mm ‧材質 : 鋁合金		CS-RJ-C	128KB
11	螺旋型/止付螺絲固定式/撓性聯軸器 ‧外徑 : 16/19/20/25mm ‧孔徑(Min) : 4~6mm / (Max) : 8~12mm ‧材質 : 鋁合金		CS-MT
12	開縫型/夾緊式/撓性聯軸器 ‧外徑 : 16/19/20/25mm ‧孔徑(Min) : 4/4/6/6mm / (Max) : 6.35/8/8/12mm ‧材質 : 鋁合金		CS-MT-C
13	銅片/夾緊式/撓性聯軸器 ‧外徑 : 40/50/65mm ‧孔徑(Min) : 8/12/15mm / (Max) : 14/20/25mm ‧材質 : 鋁合金		CS-GH-C	115KB
14	銅片/短型/夾緊式/撓性聯軸器 ‧外徑 : 27/34/40/50/65mm ‧孔徑(Min) : 5~12mm / (Max) : 10~28mm ‧材質 : 鋁合金		CS-GS-C	95KB
15	銅片/夾緊式/撓性聯軸器 ‧外徑 : 27/34/40/50/65mm ‧孔徑(Min) : 5~12mm / (Max) : 10~28mm ‧材質 : 鋁合金		CS-GL-C	117KB
16	十字滑動型/止付螺絲固定式/撓性聯軸器 ‧外徑 : 16/20/25/32/40/50/63mm ‧孔徑(Min) : 4~15mm / (Max) : 6.35~25mm ‧材質 : 鋁合金		CS-OT	203KB
17	十字滑動型/夾緊式/撓性聯軸器 ‧外徑 : 16/20/25/32/40/50/63mm ‧孔徑(Min) : 5~18mm / (Max) : 6.35~25mm ‧材質 : 鋁合金		CS-OT-C	118KB
18	鋼片/夾緊式/撓性聯軸器 ‧外徑 :40/50/65mm ‧孔徑(Min) : 5~18mm / (Max) : 8~28mm ‧材質 : 鋁合金		CS-GM-C	95KB
19	爪型/止付螺絲固定式/撓性聯軸器 ‧外徑 : 80mm ‧孔徑(Min) : 38mm / (Max) : 45mm ‧材質 : 中碳鋼		CS-RJS	277KB

剛性聯軸器

項目	功能	外觀	型錄 (html)	型錄 (pdf)
1	止付螺絲固定式/剛性聯軸器 ‧外徑 : 16/20/25/32mm ‧孔徑(Min) : 5/6/6/8mm / (Max) : 8/10/12/16mm ‧材質 : 鋁合金		CS-CG	108KB
2	止付螺絲固定式/剛性聯軸器 ‧外徑 : 16/20/25/32mm ‧孔徑(Min) : 5/6/6/8mm / (Max) : 6/8/10/14mm ‧材質 : 鋁合金		CS-CG-C	122KB
3	夾緊式/剛性聯軸器 ‧外徑 : 16/20/25/32mm ‧孔徑(Min) : 5/6/6/8mm / (Max) : 6/10/12/16mm ‧材質 : 不銹鋼		CS-CGS	108KB
4	夾緊式/剛性聯軸器 ‧外徑 : 16/20/25/32mm ‧孔徑(Min) : 5/6/6/8mm / (Max) : 6/8/10/14mm ‧材質 : 不銹鋼		CS-CGS-C	122KB
5	鋼片式撓性/止付螺絲固定式聯軸器 ‧外徑 : 68/82/94/104/126/144/168/180/215mm ‧孔徑(Min) : 7/12/12//20/20/20/30/30/40mm (Max) :25/35/38/42/50/60/70/85/85mm ‧材質 : 鋼		CS-AP	114KB
6	C型襯套迫緊環固定式/鋼片式撓性聯軸器 ‧外徑 : 68/82/94/104/126mm ‧孔徑(Min) : 10/14//20...40m / (Max) : 18/30/35...85mm ‧材質 : 鋼		CS-AP-C	100KB

聯軸器標準孔徑槽加工規格

項目	功能	外觀	型錄 (html)	型錄 (pdf)
1	標準孔徑槽加工規格		CS	60KB
